1. المقدمة ومبادئ العمل الأساسية

تنطوي المحولات التقليدية المملوءة بالزيت على مخاطر تتعلق بمخاطر الحريق وتسرب الزيت. وتعالج المحولات الجافة هذه المسؤوليات من خلال استخدام أنظمة عزل عازلة غازية أو صلبة بدلاً من سوائل التبريد السائلة.

تعمل هذه الوحدات وفق قانون فاراداي للحث الكهرومغناطيسي, وتعتمد بالكامل على الحمل الحراري الطبيعي للهواء (AN) أو دوران الهواء القسري (AF) الموجّه عبر قنوات تبريد مصممة هندسياً داخل مجموعة الملفات. وللحفاظ على سلامة العزل تحت الإجهاد الكهربائي المستمر (فواقد $P_{core}$ و $P_{cu}$), يجب أن تقلل التكوينات الهندسية لملفات الجهد العالي (HV) والجهد المنخفض (LV) من تركزات الإجهاد الموضعية لمنع انهيار الهواء والتفريغ الجزئي.

🔍 مورد تقني متعمق

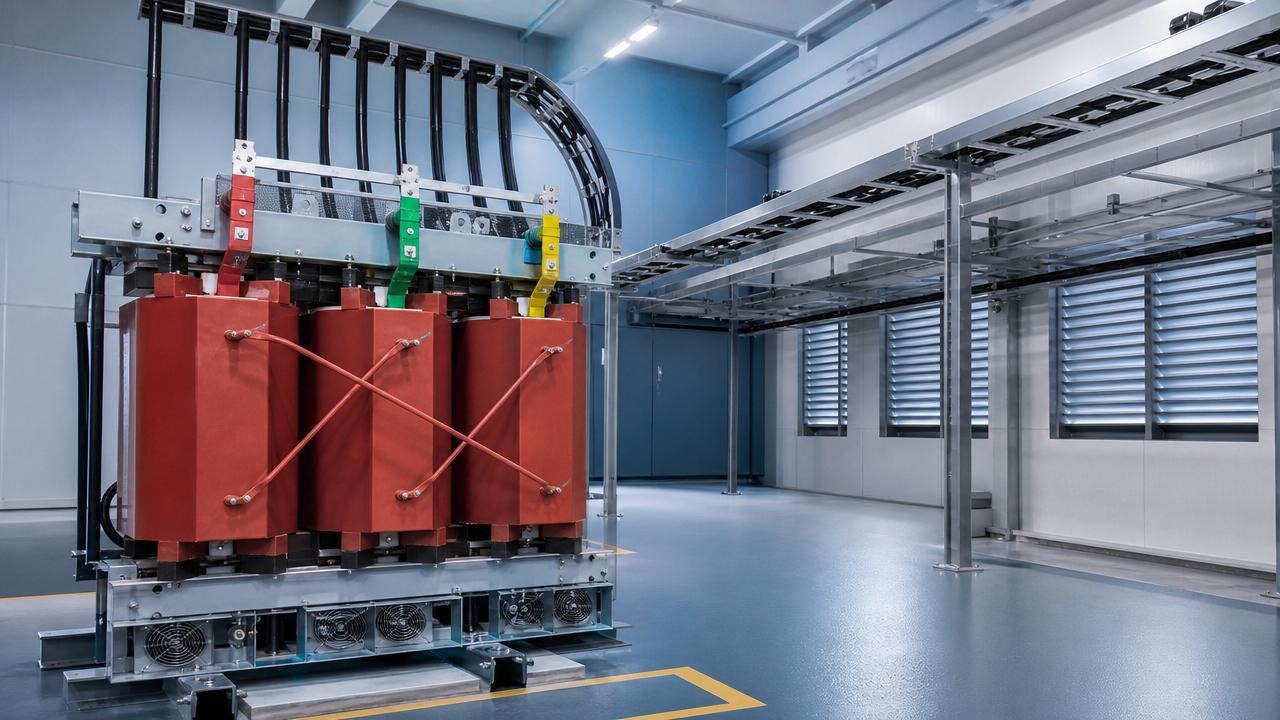

للاستيعاب الكامل للهندسة الدقيقة, والبنية الداخلية, والفيزياء الأساسية التي تحكم العزل المغناطيسي في الحالة الصلبة, اقرأ نظرتنا الشاملة: [ما هو المحول الجاف؟ مبدأ العمل & المكونات الرئيسية]

2. عمليات التصنيع: الراتنج المصبوب مقابل VPI

يحدد اختيار منهجية التصنيع مباشرة الصلابة الميكانيكية للمحول, ومقاومته البيئية, وعمره العازل.

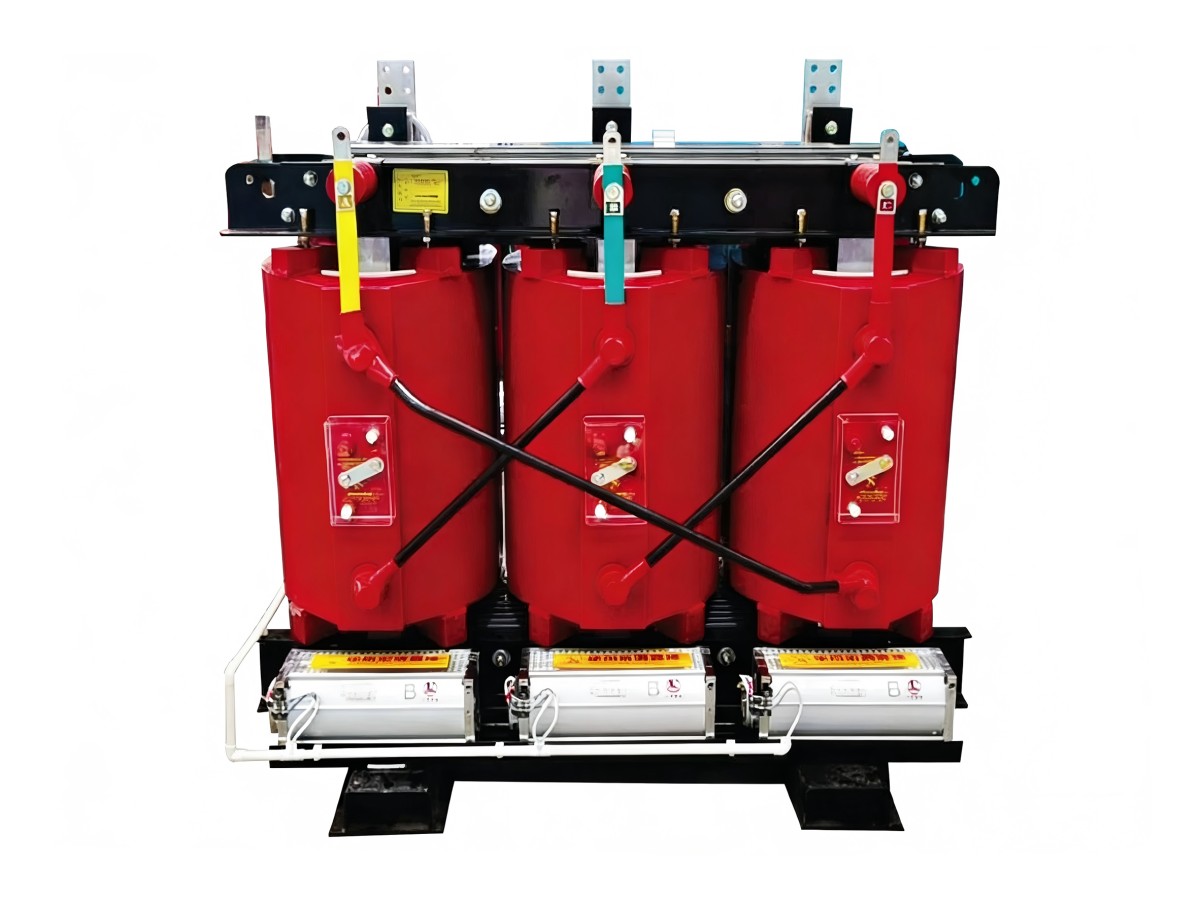

• تقنية الراتنج المصبوب (CR): تغلف ملفات الجهد العالي بالكامل داخل كتلة صلبة من راتنج الإيبوكسي تحت تفريغ عميق. وينتج عن ذلك مصفوفة صلبة غير مسامية ومحكمة الإغلاق بالكامل تتميز بمقاومة استثنائية لقصر الدائرة وحماية من الرطوبة.

• تقنية التشريب بالضغط الفراغي (VPI): تستخدم ملفات جافة ملفوفة بمواد عزل عالية الحرارة (مثل Nomex) ومشبعة بورنيش خالٍ من المذيبات تحت ضغط هيدروليكي موجب. وتحافظ وحدات VPI على قنوات هواء مفتوحة, مما يتيح تبديداً حرارياً فعالاً وملامح وزن أقل.

مقارنة مقاييس الأداء الفني

📊 رؤية فنية للاختيار

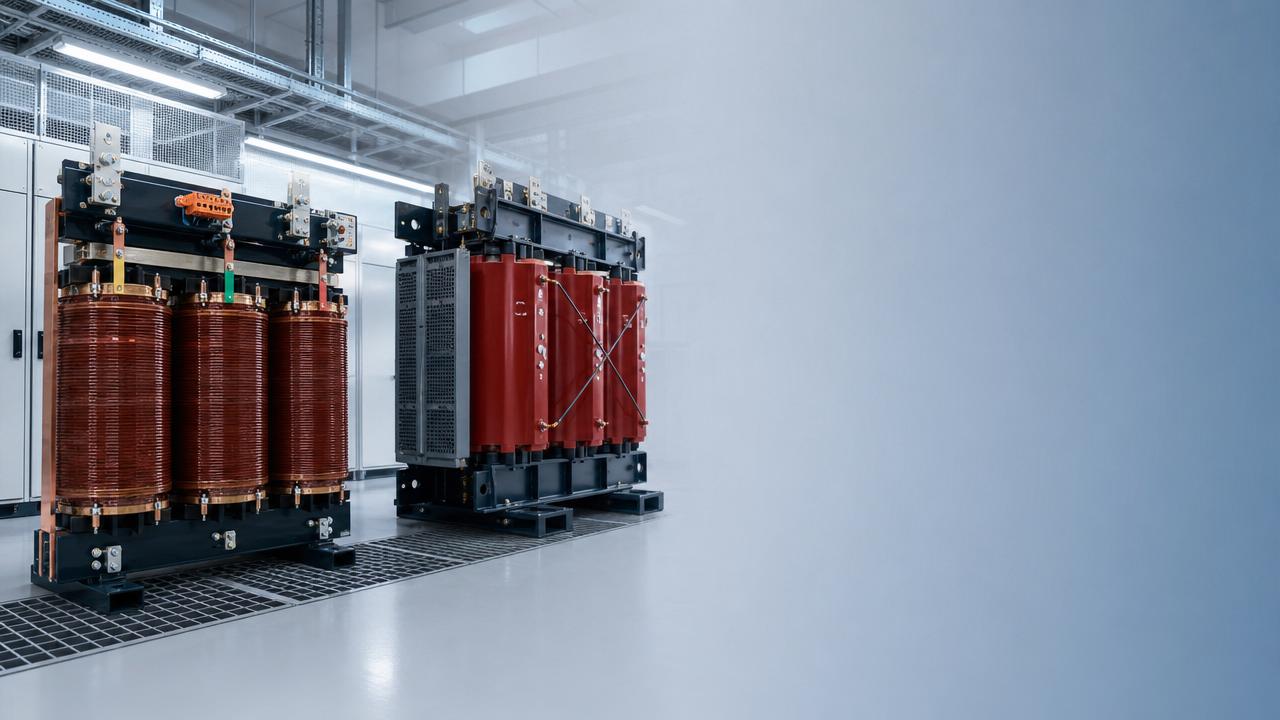

للحصول على مصفوفة تقييم خطوة بخطوة بناءً على تصنيفات الموقع المحددة, راجع مقارنتنا الهندسية: [محولات الراتنج المصبوب مقابل محولات VPI الجافة: كيفية اختيار النوع المناسب]

3. أنظمة العزل وعلوم المواد

يعتمد عمر المحول الجاف أساساً على منحنى تدهور عزله الحراري. تصنف التصاميم الحديثة مواد العزل وفقاً للفئات الحرارية الدولية المحددة بدرجات حرارة التشغيل المستمر القصوى المسموح بها, وبشكل رئيسي الفئة F (155°C) والفئة H (180°C).

تجمع التطورات في علوم المواد بين صفائح ورق الأراميد, والإيبوكسي المقوى بالألياف الزجاجية, وورنيشات السيليكون لإدارة معاملات التمدد الحراري (CTE) المتطابقة, مما يمنع التشققات الدقيقة وما يليها من تفريغ جزئي موضعي.

📑 دليل مرجعي هندسي

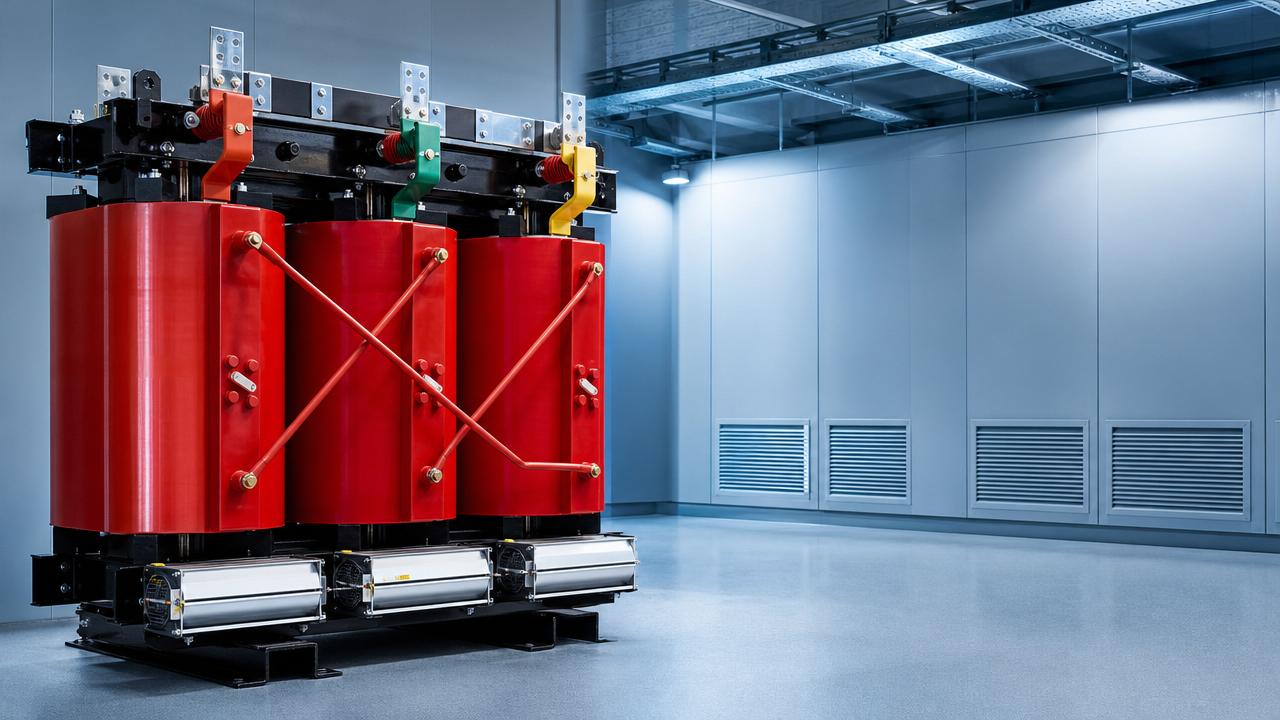

لتقييم حدود الأداء التفصيلية, ومواصفات أوراق بيانات تركيب المواد, ومنهجيات حساب النقاط الساخنة عبر الفئات الحرارية المختلفة, ارجع إلى: [فهم فئات عزل المحولات الجافة: دليل كامل]

4. التطبيقات الصناعية والبيئية المعقدة

تُستخدم المحولات الجافة بشكل أساسي حيث يتطلب القرب من الأفراد أو البنية التحتية الحيوية للمباني الإزالة الكاملة لعوامل الحريق والانفجار.

• شبكات الطاقة الحديثة: مصممة بتصنيفات عامل K محددة لتحييد الفواقد الإضافية الناتجة عن التيارات الدوامية بسبب الأحمال التوافقية غير الخطية (مثل VFDs وأنظمة UPS).

• البحرية & المنشآت البحرية: تُستخدم على السفن البحرية ومنصات النفط, وتتطلب إنشاءات فولاذية مخصصة مع مخمدات مضادة للاهتزاز, وطلاءات مضادة للفطريات مزدوجة التشريب, وحاويات متخصصة ذات تصنيف IP.

🌐 مواصفات هندسة البنية التحتية & البحرية

• اكتشف تكامل شبكات المرافق في تحليلنا لـ [التطبيقات الصناعية للمحولات الجافة في شبكات الطاقة الحديثة]

• تعرف على المزيد حول النشر البحري المتخصص في دليلنا حول [محولات القدرة الجافة البحرية والمنشآت البحرية: التصميم والمعايير]

5. دليل الشراء والاختيار الهندسي

يتطلب شراء محولات قدرة بمستوى مؤسسي تحويل معلمات التشغيل إلى متطلبات فنية دقيقة.

معلمات الشراء الأساسية

• تصنيف عامل K: يحدد قدرة المحول على التعامل مع الأحمال التوافقية غير الخطية دون ارتفاع درجة الحرارة (مثل تصنيفات K-4, أو K-13, أو K-20).

• تصنيف الحاوية (IP / NEMA): يحدد الحاجز المادي الذي يفصل المكونات الداخلية المفعلة كهربائياً عن الظروف المحيطة (مثل IP20 داخلي, IP23 حماية من تقاطر الماء, IP54 محكم الإغلاق).

• منهجية التبريد: يعتمد AN (هواء طبيعي) على الحمل الحراري الطبيعي; ويدمج AF (هواء قسري) مراوح تتحكم بها مرحلات حرارة رقمية لزيادة السعة المؤقتة بنسبة تصل إلى 33-50%.

إطار مواصفات مرجعي

📋 أداة قائمة التحقق للشراء

لتحسين عملية طلب عرض الأسعار (RFQ), وإزالة أوجه القصور الهندسية, وضمان الامتثال الكامل لقواعد الشبكة المحلية, يمكنك الوصول إلى قالبنا الرئيسي القياسي: [قائمة تحقق مواصفات المحولات الجافة لمديري مشتريات B2B]

6. التركيب, والتشغيل التجريبي, والعمليات اليومية

قبل التوصيل بالطاقة, تشمل خطوات التحقق الميداني الإلزامية للتشغيل التجريبي اختبار مقاومة العزل (اختبار Megger) من الجهد العالي إلى الجهد المنخفض, والتحقق من سلامة تأريض القلب, واختبار نسبة اللفات باستخدام جهاز TTR رقمي عبر جميع أوضاع مغير الجهد.

⚙️ إجراء التشغيل التجريبي للهندسة الميدانية

للحصول على بروتوكولات تحقق ميداني مفصلة خطوة بخطوة, ومقاييس عزم عزل محددة, ونماذج قوائم تحقق السلامة, راجع مخطط النشر الميداني لدينا: [دليل تركيب وتشغيل المحولات الجافة خطوة بخطوة]

برامج الصيانة الوقائية

تعتمد موثوقية التشغيل على المدى الطويل على جداول صيانة وقائية صارمة لإزالة تراكم الغبار الذي يسبب التتبع الحراري:

• ربع سنوي: افحص شبكات مدخل الهواء واقرأ أعلى درجات حرارة مسجلة للملفات.

• سنوي: نظف الهياكل الداخلية للملفات باستخدام المكانس الصناعية والهواء المضغوط الجاف ($< 0.2text{ MPa}$). تحقق من جميع عزوم البراغي في وصلات قضبان التوزيع النحاسية وأجر التصوير الحراري بالأشعة تحت الحمراء تحت ظروف الحمل.

🔧 مجموعة أدوات إدارة المنشآت

لتنفيذ سجلات مواقع منظمة, وجدولة إنذارات الصيانة, ووضع إجراءات تخفيف الغبار لفريقك الفني, قم بتنزيل دليل الصيانة الخاص بنا: [قائمة تحقق الصيانة الوقائية لإطالة عمر المحول الجاف]

7. التشخيصات, وأنماط الفشل, والتكلفة الإجمالية للملكية

لضمان موثوقية عالية للنظام, يجب على مديري الأصول فهم آليات الأعطال المحتملة.

• التتبع الموضعي للعزل: يشكل الغبار الموصل مع الرطوبة مسارات تيار تسرب عبر الوجوه الخارجية للملفات المصبوبة, مما يؤدي إلى ومضات سطحية مدمرة.

• تشقق الإجهاد الحراري: تؤدي الأحمال الزائدة المطولة إلى تمدد الموصلات وانكماشها بما يتجاوز الحد المرن لمادة الربط الراتنجية الصلبة, مما يسبب شقوقاً هيكلية.

• قصر صفائح القلب: يؤدي تلف ورنيش العزل بين الصفائح على صفائح فولاذ السيليكون إلى توليد تيارات دوامية دورانية, مما يرفع درجات حرارة القلب.

🛠️ دليل فني لاستكشاف الأعطال وإصلاحها

لتشخيص أعطال الحرارة غير المتوقعة, وتفسير شذوذ التفريغ الجزئي, وتنفيذ إجراءات الاستعادة الميدانية, أضف دليل التشخيصات الخاص بنا إلى المفضلة: [أهم 10 أعطال في المحولات الجافة: استكشاف الأعطال والحلول]

التكلفة الإجمالية للملكية (TCO)

قد يؤدي تقييم البنية التحتية للطاقة اعتماداً فقط على تكلفة الشراء الأولية (CapEx) إلى الإضرار باقتصاديات المشروع على المدى الطويل. يتضمن التقييم الحقيقي التكلفة الإجمالية للملكية (TCO) على مدى عمر تشغيلي متوقع يتراوح بين 30-40year.

تقلل الوحدات الجافة من تكاليف البنية التحتية للمباني من خلال إزالة الحاجة إلى جدران مقاومة للانفجار, وأنظمة إطفاء الحرائق, وحفر احتواء الزيت, مما يعوض علاوة رأس المال الأولية مقارنة بالبدائل المعزولة بالسوائل.

8. الهندسة البيئية ومعايير الكفاءة

تخضع معدات توزيع الطاقة العالمية لرقابة تنظيمية صارمة فيما يتعلق بكفاءة الطاقة والحد من غازات الاحتباس الحراري.

• IEC 60076-11: المعيار الدولي الحاكم الذي يحدد إجراءات الاختبار, ومعلمات الأداء الحراري, وتصنيفات الفئات البيئية والمناخية ومخاطر الحريق (مثل E2, C2, F1) للوحدات الجافة.

• IEEE C57.12.01: المعيار الأساسي للمتطلبات العامة لمحولات التوزيع والقدرة الجافة وفق معايير التصميم في أمريكا الشمالية.

• توجيه التصميم البيئي (لائحة الاتحاد الأوروبي رقم 548/2014 & تعديلات Tier 2): يفرض حدوداً عليا صارمة على فواقد اللا حمل وفواقد الحمل للمحولات المستخدمة داخل المنطقة الاقتصادية الأوروبية. يجبر Tier 2 الشركات المصنعة على اعتماد فولاذ سيليكون حبيبي موجه فائق الجودة أو سبائك قلب معدنية غير متبلورة.

🌿 تقرير الهندسة المستدامة

لتحليل التخفيضات الدقيقة في فواقد القلب, ومراجعة رسوم منحنيات الكفاءة المعتمدة, وتقييم امتثال المواد المستدامة, اقرأ تقييمنا للتصميم البيئي: [معايير كفاءة الطاقة للمحولات الجافة الحديثة الصديقة للبيئة]

الأسئلة الشائعة (FAQ)

Q1: ما هو العمر التشغيلي المعتمد للمحول الجاف؟

في ظل ظروف التشغيل القياسية ضمن حدود المحيط الاسمية (40°C max) وبما يتوافق مع الحدود الحرارية لمعيار IEC 60076-11, يتميز المحول الجاف بمستوى مؤسسي بعمر تصميمي يتراوح من 25 إلى 30 سنة. ويتمثل عامل التدهور الحاسم في الانهيار الحراري لمادة عزل الملفات الناتج عن التحميل الزائد المطول أو تراكم الغبار.

Q2: هل من المجدي فنياً تركيب محول جاف في البيئات الخارجية؟

نعم, ولكن لا يمكن تعريضها مباشرة للطقس المحيط دون حاوية متخصصة. في حين يتطلب النشر الداخلي القياسي حاوية IP20 أو IP23, يتطلب التكوين الخارجي حاوية معززة IP54 أو NEMA 3R/4X مزودة بسخانات حيز تلقائية مضادة للتكاثف أو نظام مبادل حراري هواء إلى هواء.

Q3: ما هي نسبة التكلفة إلى الفائدة الواقعية للمحولات الجافة مقارنة بالوحدات المملوءة بالزيت؟

تحمل النفقات الرأسمالية المباشرة للمحولات الجافة علاوة اقتناء أولية تتراوح من 1.3× إلى 1.8× مقارنة بوحدة مملوءة بالزيت مكافئة. ومع ذلك, غالباً ما تميل التكلفة الإجمالية للملكية (TCO) لصالح التقنية الجافة لأنها تلغي تماماً نفقات اختبار/صيانة الزيت المستمرة وتكاليف البنية التحتية المدنية (مثل أحواض احتجاز الزيت والجدران المقاومة للانفجار).
