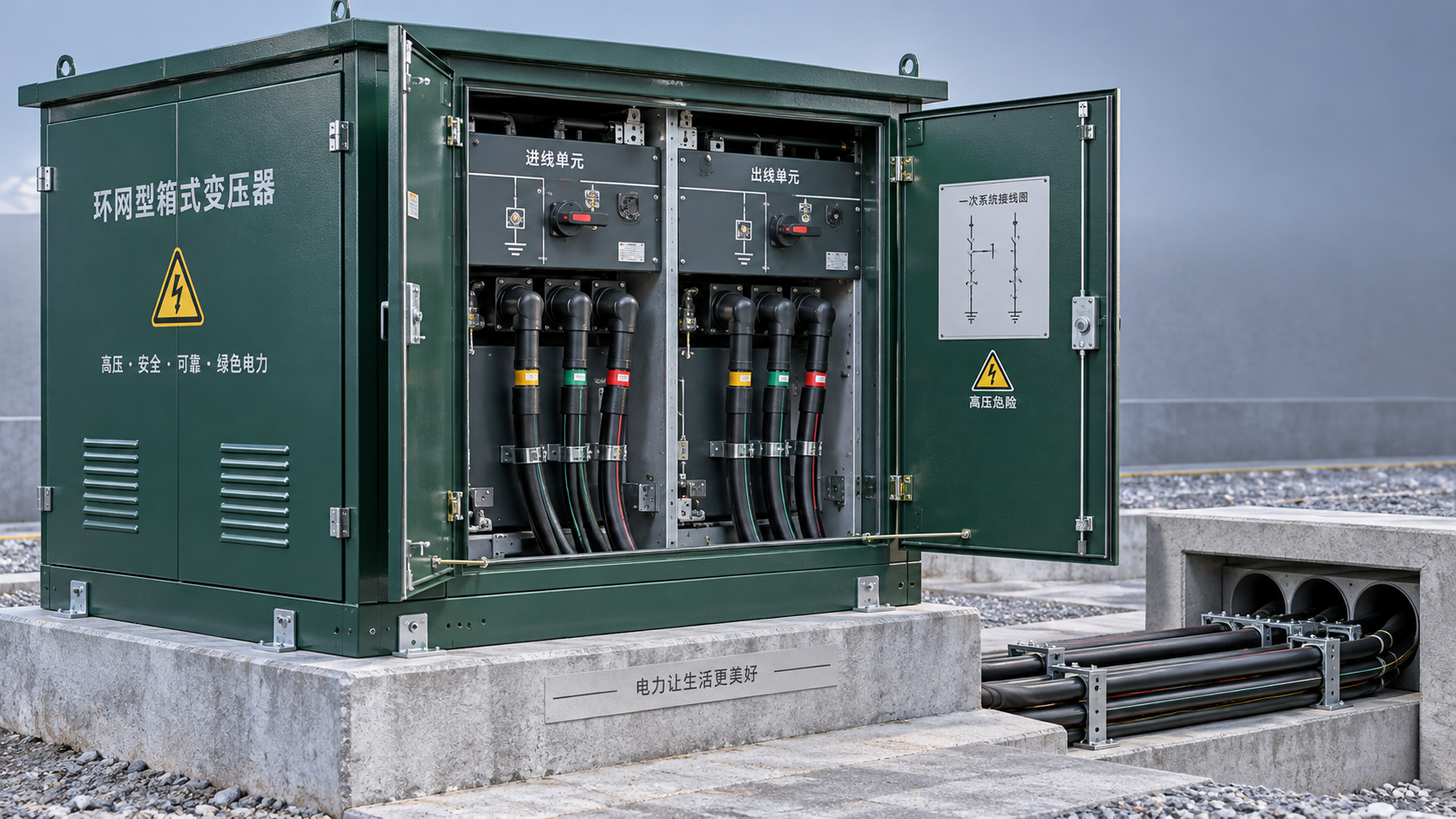

اختر محولًا مركبًا على قاعدة بنظام التغذية الحلقية عندما تتطلب دائرة التوزيع توصيلًا عبر الكابل ووسيلة عملية لعزل أقسام المغذي أو استعادة التغذية من اتجاه آخر. اختر التغذية الشعاعية عندما ينتهي مسار إمداد واحد عند المحول، ولا يوفر وجود مسار بديل للمغذي أي فائدة تشغيلية فعلية. تتمثل العوامل الحاسمة في طوبولوجيا المغذي، ومدة الانقطاع المقبولة، وإمكانية التبديل، وليس قدرة المحول بالكيلوفولت أمبير وحدها.

لا يوفر ترتيب التغذية الحلقية، بحد ذاته، طاقة احتياطية أو تحويلًا تلقائيًا أو خدمة دون انقطاع. وتعتمد قيمته على شبكة الكابلات المحيطة، وسعة المصدر المتاحة، ومخطط الحماية، ومعدات التبديل. ومن دون هذه العناصر، قد لا توفر واجهات الكابلات الإضافية سوى إمكانية محدودة للتوسع مستقبلًا.

يكمن الفرق الأساسي في ترتيب التوصيل الابتدائي

في تصميم شائع للتغذية الشعاعية ثلاثية الطور، يحتوي المحول على مجموعة واحدة من ثلاث واجهات لكابلات الجهد المتوسط. أما تصميم التغذية الحلقية، فعادةً ما يحتوي على مجموعتين، ما يتيح توصيل كابلات المغذي الواردة والصادرة في موقع المحول. يجب التحقق من التوصيلات الداخلية الدقيقة وتجهيزات التبديل بالرجوع إلى مخطط الشركة المصنّعة، لا استنتاجها من عدد العوازل المخروطية.

يتعلق هذا الاختلاف بتوصيل مغذي الجهد المتوسط، ولا يغيّر بطبيعته نسبة جهد المحول أو ممانعته أو كفاءته أو قدرة حمله على الجانب الثانوي. ويمكن لمحولين متكافئين في التصنيفات الكهربائية خدمة الحمل نفسه مع توفير مستويات مختلفة من المرونة في شبكة الجهد المتوسط.

ولا تعني الواجهات الإضافية بالضرورة وجود دوائر واردة وصادرة وفرع للمحول يمكن تبديل كل منها بشكل مستقل. ففي بعض الترتيبات، تتصل مجموعتا الكابلات بقضبان توصيل داخلية مشتركة، بينما تتضمن ترتيبات أخرى مفاتيح لتقسيم الدائرة. يجب أن تحدد المواصفات المسارات التي يمكن فصلها، وما إذا كان بالإمكان عزل فرع المحول مع إبقاء المغذي متاحًا.

اختر التغذية الحلقية عندما يكون المسار البديل قادرًا فعلًا على استعادة التغذية

توفر شبكة الحلقة المفتوحة أوضح مبرر لهذا الاختيار. إذ تُوصَّل المحولات على امتداد حلقة المغذي، مع وجود نقطة مفتوحة عادةً تمنع الدائرة من العمل كحلقة مغلقة. وبعد حدوث عطل في أحد الكابلات، يمكن للتبديل المناسب عزل الجزء المتضرر وإعادة توصيل الأجزاء السليمة من الاتجاه الآخر.

على سبيل المثال، قد تضم دائرة توزيع في حرم جامعي عدة مواقع للمحولات بين طرفي المغذي. وإذا تعذر استخدام أحد مقاطع الكابلات، فقد يتيح ترتيب التبديل تزويد المحولات غير المتأثرة بالطاقة عبر المسار المتبقي. ولا تتحقق هذه الفائدة إلا إذا أمكن عزل المقطع المعطوب وكان المسار البديل قادرًا على تحمل الحمل المنقول.

ليس من الضروري أن يكون طرفا المغذي مصدرين مستقلين. فإذا كان كلاهما يعتمد على قضيب توصيل علوي مشترك أو محول تغذية مشترك، فقد تحسن الحلقة القدرة على استعادة الخدمة بعد عطل محلي في الكابل، لكنها لا تحمي من فقدان ذلك الأصل المشترك في المنبع. ويجب أن يميز تقييم الموثوقية بين تنوع المسارات وتنوع المصادر.

تكتسب مدة استعادة التغذية أهمية توازي أهمية طوبولوجيا الشبكة. فالتبديل اليدوي يتطلب تحديد العطل، والوصول إلى المعدات، واتباع تسلسل تبديل معتمد، وتوفر العاملين المؤهلين للتشغيل. ويمكن للمفاتيح التي تعمل عن بُعد تقليل الوقت اللازم، لكن الاستعادة التلقائية تتطلب تصميمًا متعمدًا لمخطط التحكم والحماية. أما الأحمال التي لا تتحمل حتى انقطاعًا وجيزًا، فتظل بحاجة إلى حل مناسب لاستمرارية التغذية، مثل UPS؛ فالتغذية الحلقية لا تلغي هذا الاحتياج.

لا تفترض أن التغذية الحلقية توفر الحماية من جميع حالات الانقطاع

يمكن للحلقة المساعدة على تجاوز مقطع معطوب من المغذي، لكنها لا تُمكّن المحول المعطوب من مواصلة تغذية أحماله الثانوية. إذ يظل عطل داخلي في المحول، أو تلف في نهاية التوصيل الثانوي، أو تعطل جهاز رئيسي للجهد المنخفض سببًا لانقطاع الحمل المرتبط به، ما لم يوجد ترتيب منفصل لتغذيته من الجانب الثانوي.

تعتمد مرونة الصيانة أيضًا على تصميم الدائرة. فقد يمكن إخراج محول ذي فرع قابل للعزل بشكل مستقل من الخدمة مع إبقاء مسار المغذي موصولًا بالكهرباء. أما الوحدة التي لا تتيح هذه الإمكانية، فقد تتطلب التبديل من المنبع أو ترتيب تجاوز للكابلات. ومجرد تحديد «التغذية الحلقية» لا يضمن أيًا من النتيجتين.

يساعد هذا التمييز على تجنب خطأ اختيار مكلف: دفع تكلفة التوصيلات الابتدائية الإضافية مع افتراض أنها توفر احتياطية للمحول. عندما يكون الشرط الأساسي هو استمرار التغذية أثناء تعطل المحول أو استبداله، يجب أن يشمل التقييم سعة محول بديل وترتيبات التحويل على الجانب الثانوي، لا تخطيط الكابلات الابتدائية فحسب.

تحقق من مسار التيار، لا من حمل المحول وحده

يمثل تيار الحمل الابتدائي للمحول جزءًا واحدًا فقط من مراجعة تصنيفات نظام التغذية الحلقية. فقد تحمل واجهات الكابلات وقضبان التوصيل الداخلية والمفاتيح تيار المغذي المتجه إلى الأحمال الواقعة بعد المحول، بالإضافة إلى التيار الذي يخدم المحول المحلي. وفي حالة استعادة التغذية، قد يزداد هذا التيار العابر بدرجة كبيرة حتى مع بقاء حمل المحول نفسه دون تغيير.

قيّم أعلى حمل يمكن توقعه بصورة معقولة لكل حالة تبديل مسموح بها. وتحقق من سعة المصدر البديل، والقدرة التحميلية للكابلات، وتصنيفات التيار المستمر للمفاتيح والموصلات، وهبوط الجهد عند الأحمال البعيدة كهربائيًا. فالمسار الذي يمكن توصيله بالكهرباء لكنه لا يستطيع حمل الطلب المنقول لا يُعد مسارًا مناسبًا لاستعادة التغذية.

تتطلب واجهات الكابلات القدر نفسه من الاهتمام. فالموصلات القابلة للفصل تحت الحمل وموصلات الفصل بعد انعدام الجهد ليستا مفهومي تشغيل قابلين للاستبدال. تحقق من فئة الجهد، وتصنيف التيار، وواجهة العزل، ونطاق مقاطع موصلات الكابلات، وتجهيزات التدريع والتأريض، والتوافق مع ملحقات شركة التوزيع. ولا ينبغي افتراض أن الموصل القابل للفصل مناسب لقطع الحمل لمجرد إمكانية فصله.

يجب أيضًا تحديد مهام المفاتيح بوضوح. فقطع تيار الحمل، والإغلاق على عطل، وتحمل التيار لفترة قصيرة، وقطع تيار العطل قدرات مختلفة. فمفتاح قطع الحمل ليس بالضرورة جهازًا قادرًا على قطع تيار العطل. ويجب تحديد المهمة المطلوبة في مواصفات المعدات ومواءمتها مع تيار العطل المتاح.

يجب أن تعمل الحماية بعد تغيير اتجاه التغذية

يمكن أن يؤدي استخدام تغذية بديلة إلى تغيير مقدار تيار العطل واتجاهه. ولذلك يجب أن يشمل تنسيق الحماية التشغيل العادي وتكوينات استعادة التغذية التي تسمح بها خطة التشغيل. أما مراجعة حالة التغذية الشعاعية العادية وحدها، فتترك فجوة مهمة.

يجب تنسيق حماية فرع المحول مع أجهزة المغذي في المنبع، مع مراعاة تيار اندفاع تغذية المحول ونطاق الحمل المطلوب. كما تحتاج حلقة الكابلات إلى وسيلة عملية لعزل أعطال المغذي. ولا توفر مصاهر المحول وحدها حماية انتقائية لكل عطل في دائرة المغذي المار.

إذا كانت استعادة التغذية قد تؤدي إلى تشغيل عدة محولات في الوقت نفسه، فيجب تقييم تيارات الاندفاع المجمعة وأي حمل بارد قد يتسبب في تشغيل أجهزة الحماية في المنبع. وعند إمكانية توصيل مصدرين في الوقت نفسه، تحقق من التعشيق وقيود التشغيل. ويجب ألا يؤدي إغلاق نقطة مفتوحة عادةً إلى ربط مصادر على التوازي إذا كان تصميم النظام يمنع ذلك.

تظل التغذية الشعاعية مناسبة عندما لا يكون للمسار الإضافي غرض محدد

يُعد المبنى المستقل الذي تغذيه دائرة كابلات أرضية واحدة، من دون دائرة صادرة مخطط لها أو مسار بديل، حالة مناسبة بقوة للتغذية الشعاعية. إذ يمكنها تلبية متطلبات حمل المحول نفسها من دون إضافة واجهات كابلات غير مستخدمة وأعمال إنهاء توصيلات مرتبطة بها.

وقد تكون التغذية الشعاعية مناسبة أيضًا عندما تتم معالجة استمرارية التغذية في موضع آخر، مثل استخدام معدات تحويل في المنبع تغذي مغذيًا نهائيًا واحدًا. والسؤال ذو الصلة هو ما إذا كانت التوصيلات الحلقية عند المحول تحسن استعادة التغذية بعد أعطال مقطع المغذي النهائي. إذا لم تحقق ذلك، فقد تكرر التعقيد فحسب.

قد يبرر التوسع المستقبلي اختيار ترتيب التغذية الحلقية قبل إنشاء الحلقة بالكامل، لكن ينبغي أن يكون للتوسع مسار كابلات وترتيب توصيل ومفهوم تشغيل محدد. أما «المرونة المستقبلية» غير المحددة فهي أساس ضعيف لإضافة معدات، لا سيما إذا كان الربط المستقبلي بشبكة شركة التوزيع قد يتطلب موصلات أو تجهيزات تبديل مختلفة.

افصل بين اختيار المغذي وبنية المحول

إن الاختيار بين التغذية الحلقية والشعاعية هو قرار يتعلق بواجهة الشبكة؛ أما اختيار بنية المحول الجاف أو المملوء بالسائل فهو قرار منفصل للمعدات. وفي مركز أحمال داخلي له متطلبات محددة للحماية من الحريق، قد تكون وحدة معزولة بالراتنج مثل محول SCB14 الجاف ذات صلة بتقييم بنية المحول. لكن اسم الطراز وحده لا يثبت أن الترتيب هو محول مركب على قاعدة بنظام التغذية الحلقية. ويجب تقييم المفاتيح الكهربائية للجهد المتوسط، ومدى ملاءمة الحاوية للموقع، والتهوية، وتوصيلات الكابلات، كلٌّ على حدة.

في التركيبات الخارجية على قواعد، تؤثر الكابلات الإضافية أيضًا في مساحة حجرات المعدات وأنصاف أقطار انحناء الكابلات وترتيبات سحبها وإمكانية الوصول للصيانة. تحقق من أن تخطيط الموقع يتيح التشغيل الآمن لأجهزة التبديل المحددة ومناولة ملحقات الكابلات. فترتيب التوصيل الذي يلائم المتطلبات الكهربائية لكنه لا يتيح صيانته بأمان ليس اختيارًا عمليًا.

حدد نتيجة التشغيل المطلوبة قبل اختيار الترتيب

تبدأ مواصفات التغذية الحلقية السليمة بمخطط أحادي الخط يوضح النقطة المفتوحة في التشغيل العادي، ومسارات التغذية البديلة المسموح بها، وحدود العزل المطلوبة. ثم تحدد الحد الأقصى للتيار العابر، ونظام الموصلات، ومهام التبديل، وتنسيق الحماية، وإجراءات استعادة التغذية. وبذلك يمكن مقارنة عروض المعدات المتنافسة من حيث الوظيفة بدلًا من المصطلحات.

تكون التغذية الحلقية مبررة عندما تثبت هذه التفاصيل وجود مسار مفيد وذي تصنيف مناسب لتقسيم الدائرة أو استعادة التغذية أو التوسع المخطط له. وعندما يظل النظام معتمدًا على مسار تغذية واحد من دون حالة تشغيل بديلة يمكن الاعتماد عليها، تكون التغذية الشعاعية هي الخيار الأكثر مباشرة. ينبغي أن تخدم التوصيلات الإضافية وظيفة محددة في الشبكة، لا أن تكون بديلًا عن استراتيجية موثوقية لم تُصمم بعد.
