قارن ضمانات الفقد بطرح ثلاثة أسئلة: هل قِيست الأرقام على الأساس نفسه؟ وهل تمثل حدود قبول ملزمة؟ وماذا يحدث إذا تجاوز المحول المُسلَّم هذه الحدود؟ بالنسبة إلى محولات القدرة المغمورة بالزيت من سلسلة S22، لا تكون قيمة الفقد الأقل المذكورة في عرض السعر ذات قيمة شرائية إلا إذا كانت الإجابة عن الأسئلة الثلاثة واضحة.

لا يكفي تصنيف S22 وحده لتحديد ضمان الفقد لوحدة بعينها. تتطلب المقارنة تحديدًا منفصلًا للفقد المضمون دون حمل والفقد المضمون تحت الحمل، ومطابقة التصنيفات الكهربائية، وتحديد ظروف الاختبار، والاتفاق على كيفية التعامل مع التفاوتات. وتحدد هذه التفاصيل تكلفة التشغيل وما إذا كان عرض السعر الجذاب ظاهريًا ينشئ التزامًا قابلًا للإنفاذ.

وحّد الأساس الفني لجميع عروض الأسعار

ابدأ بمواصفات المحول قبل مقارنة قيم الفقد بالواط. يجب أن تتطابق السعة المقدرة ونسبة الجهد والتردد وترتيب نقاط التوصيل وطريقة التبريد ومتطلبات الممانعة. وإلا فقد تصف قيم الفقد المذكورة في عروض الأسعار تصاميم مختلفة تؤدي مهام مختلفة.

تستحق الممانعة اهتمامًا خاصًا لأنها تؤثر في تيار العطل وتنظيم الجهد. وقد يؤدي تصميم ذو فقد منخفض لكنه غير مناسب من حيث الممانعة إلى تكاليف إضافية للنظام. ثبّت المتطلبات الكهربائية الأساسية أثناء مقارنة الكفاءة.

ميّز بين القيم «النموذجية» و«التصميمية» و«المضمونة». فقد تصف القيمة النموذجية الأداء المتوقع لمجموعة من المنتجات، لكنها لا تحدد بالضرورة حدًا أقصى للوحدة التي ستُسلَّم لك. استخدم القيم المضمونة تعاقديًا عند تقييم العروض المتنافسة.

أبقِ الفقد دون حمل والفقد تحت الحمل منفصلين

الفقد دون حمل هو القدرة التي يستهلكها المحول عندما يكون موصولًا بالطاقة من دون تزويد حمل. ويرتبط أساسًا بالقلب المغناطيسي، ويستمر ما دام المحول موصولًا بالطاقة. وقد يكون خفض هذا الفقد ذا أهمية خاصة في منشأة تعمل بأحمال خفيفة على مدار الساعة.

الفقد تحت الحمل ينشأ عند مرور التيار في المحول. ويشمل فقد مقاومة الملفات والفواقد الإضافية الناتجة عن المجالات المغناطيسية المتسربة. وعند اعتماد أساس ثابت لدرجة الحرارة، يتغير هذا الفقد تقريبًا مع مربع تيار الحمل. لذلك تكون القيمة الاقتصادية لضمان الفقد تحت الحمل أكبر في المنشآت ذات الأحمال المرتفعة.

يخفي رقم «إجمالي الفقد» وحده هذا الاختلاف. فقد يكون الفقد دون حمل في أحد العروض أقل، بينما يكون الفقد تحت الحمل أعلى من عرض آخر. وقد يؤدي أي من العرضين إلى استهلاك سنوي أقل للطاقة، حسب نمط التشغيل. اطلب القيمتين حتى عندما يقدم المورد أيضًا إجمالي الفقد أو الكفاءة.

يُعد تصحيح درجة الحرارة للفقد تحت الحمل مصدرًا شائعًا آخر للمقارنات المضللة. تتغير مقاومة الملفات مع درجة الحرارة، بينما تتطلب مكونات الفقد الإضافية معالجة خاصة بها وفقًا لطريقة الاختبار المعمول بها. لا تقارن قيمة مقاسة وهي باردة بقيمة مصححة إلى درجة الحرارة المرجعية التعاقدية، ولا تطبق تصحيحًا بسيطًا للمقاومة على جميع مكونات الفقد.

يجب أيضًا تحديد موضع مغير النقرات بوضوح. فالضمان عند النقرة الرئيسية لا يصف تلقائيًا جميع أوضاع التشغيل. إذا كان من المتوقع استخدام موضع آخر بانتظام في المنشأة، فأدرج ظروف التشغيل هذه في المواصفات.

حدّد حد القبول بوضوح

قد يذكر عرض السعر فقدًا مضمونًا، ويشير في الوقت نفسه إلى التفاوتات القياسية. وبحسب الشروط المتفق عليها، قد يُقبل المحول المُسلَّم حتى إذا تجاوز الفقد المقاس الرقم المذكور في العرض. وهذا يؤثر في قيمة الضمان.

اطلب من المورد تحديد الحد الأقصى للنتيجة المصححة المقبولة لكل مكوّن من مكونات الفقد، ولمجموعها عند الاقتضاء. وضّح ما إذا كان يُسمح بأي تفاوت، وما إذا كان هذا التفاوت مشمولًا بالفعل في ذلك الحد الأقصى. تجنب الصياغات التي تسمح بإضافة التفاوت مرتين.

تجيب الحدود الفردية والمجمعة عن أسئلة مختلفة. فقد يسمح حد إجمالي الفقد بزيادة الفقد دون حمل مقابل انخفاض الفقد تحت الحمل. وقد تكون هذه المقايضة غير مواتية لمحول يعمل بحمل خفيف. وتمنع الحدود المنفصلة أي تغيير غير مرغوب فيه بين المكوّنين.

ينبغي أن يحدد العقد معيار المحولات المعمول به وإصداره وأي استثناءات خاصة بالمشروع. يجب التعامل مع مراجع GB وIEC بوصفها متطلبات فنية محددة، لا عبارات جودة قابلة للاستبدال بعضها ببعض. ولا يحل إقرار عام بالامتثال أو شهادة ISO9001 محل ضمان الفقد الخاص بالوحدة.

حدّد أيضًا كيفية التعامل مع عدم اليقين في القياس عندما تكون النتيجة قريبة من الحد. يجب الاتفاق على قاعدة القبول قبل الاختبار، بما في ذلك ما إذا كانت النتيجة محل النزاع تستدعي إعادة القياس أو إجراء اختبار مستقل.

حوّل الفواقد المضمونة إلى تكلفة تشغيل

قد يكون سعر الشراء الأقل مصحوبًا بأعلى تكلفة للطاقة. قارن العروض باستخدام ساعات التشغيل وملف الحمل وسعر الكهرباء وفترة التقييم ومعدل الخصم نفسها.

يمكن استخدام الحساب التمهيدي التالي:

طاقة الفقد السنوية ≈ P₀ × ساعات التوصيل بالطاقة + P_k × Σ (مربع نسبة الحمل × ساعات نطاق الحمل)

يمثل P₀ الفقد المضمون دون حمل بالكيلوواط، ويمثل P_k الفقد المضمون تحت الحمل عند التيار المقنن بالكيلوواط، عند درجة الحرارة المرجعية المتفق عليها. وتعني نسبة الحمل تيار التشغيل مقسومًا على التيار المقنن. وتكون النتيجة بالكيلوواط ساعة.

استخدم عدة نطاقات للحمل عندما يتغير الطلب. فقد يؤدي تربيع متوسط الحمل السنوي إلى التقليل من طاقة الفقد تحت الحمل، لأن فترات الطلب المرتفع القصيرة تسهم في الفقد بدرجة غير متناسبة. وتوفر بيانات التيار المقاس أو القدرة الظاهرية عادةً أساسًا أفضل من التقدير المستند فقط إلى متوسط القدرة الفعلية.

هذا الحساب نموذج للمقارنة الاقتصادية. وقد تؤثر درجة حرارة الملفات الفعلية وتوافقيات التغذية وظروف الجهد واستهلاك المعدات المساعدة في فواقد التشغيل. وعندما تكون هذه العوامل مؤثرة، استخدم نموذجًا أكثر تفصيلًا مع تطبيق الافتراضات نفسها على جميع العروض.

اضرب طاقة الفقد السنوية في تكلفة الكهرباء ذات الصلة، ثم اخصم التكاليف المستقبلية على مدى فترة التقييم المختارة. ومن الطرق العملية لتقييم العطاءات تخصيص قيمة نقدية منفصلة لكل واط مضمون من الفقد دون حمل والفقد تحت الحمل:

التكلفة المُقيَّمة = سعر الشراء + A × الواطات المضمونة للفقد دون حمل + B × الواطات المضمونة للفقد تحت الحمل.

ينبغي تحديد A وB استنادًا إلى ظروف التشغيل المتوقعة للمنشأة. انشرهما قبل تقديم العطاءات حتى يتنافس جميع الموردين وفق المعايير الاقتصادية نفسها. وعند تقارب العروض، تحقق مما إذا كانت التغييرات المعقولة في الحمل أو تكلفة الكهرباء ستؤدي إلى تغيير ترتيبها.

اطلب أدلة مرتبطة بالمحول المُسلَّم

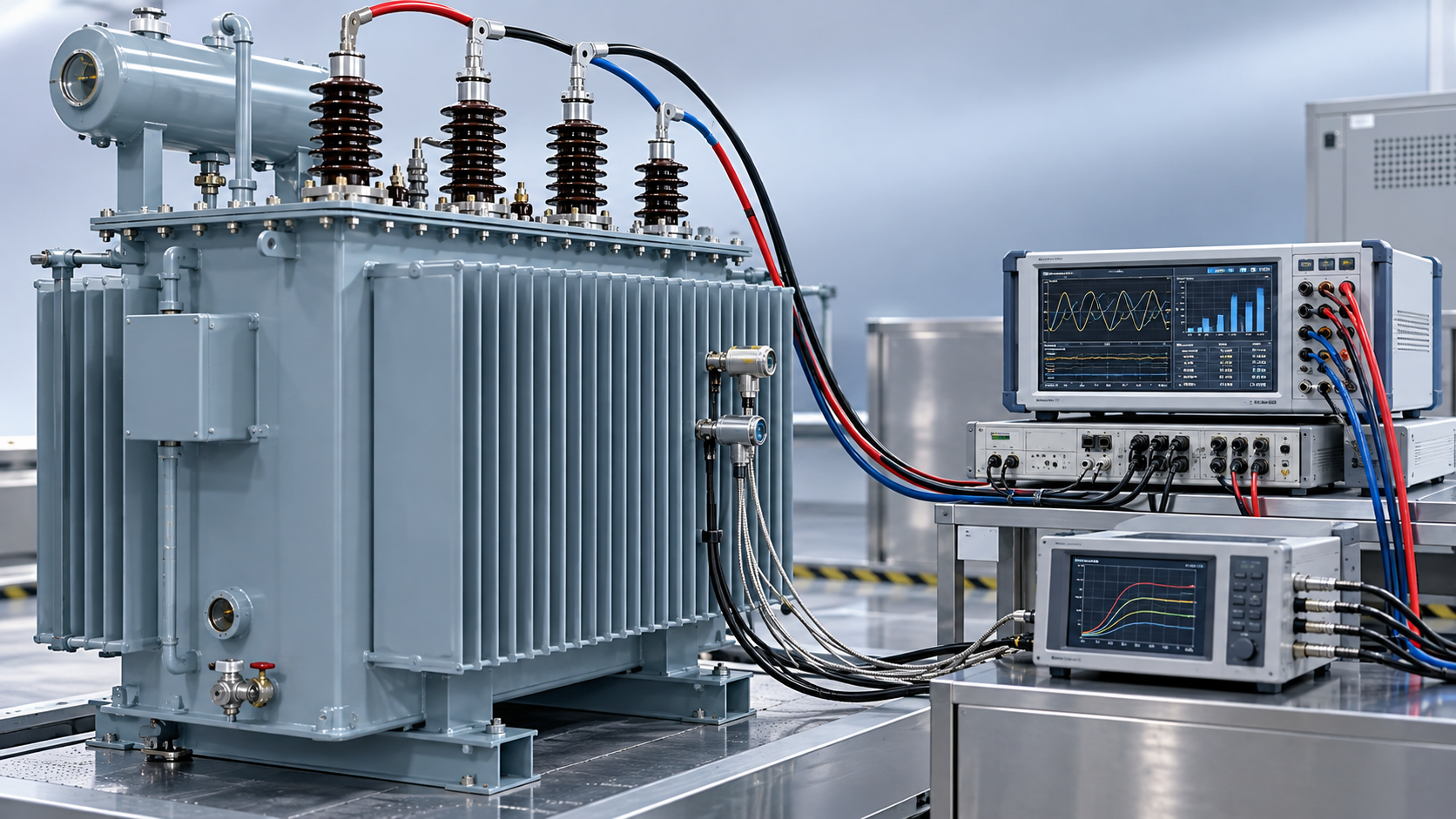

ينبغي أن يحدد تقرير اختبار المصنع المحول برقم تسلسله، وأن يبيّن ظروف الاختبار والنتائج المقاسة وتصحيحات درجة الحرارة والقيم النهائية المعتمدة للقبول. ويمكن لتقرير خاص بطراز مماثل أن يدعم تقييم التصميم، لكنه لا يثبت فواقد الوحدة التي يجري توريدها.

بالنسبة إلى المنشآت الحيوية أو الطلبيات الكبيرة، قد يسهل اختبار القبول في المصنع بحضور ممثل التحقق. اتفق على ترتيبات الحضور وإمكانية الاطلاع على الوثائق والإجراءات المتبعة عند إخفاق النتائج قبل بدء الإنتاج. ولا تضيف المشاركة في الاختبار قيمة إلا إذا كانت معايير القبول واضحة مسبقًا.

إذا دفعتك المنشأة الداخلية إلى التفكير في بديل من النوع الجاف، فاحرص على إبقاء أساس المقارنة منفصلًا. يمكن تهيئة المحول الجاف من النوع SCB11 بنظام للتحكم في درجة الحرارة والتبريد بالهواء. ويتطلب واجب التبريد واستهلاك المعدات المساعدة والظروف المرجعية المعمول بها لفقد الحمل تقييمًا خاصًا بها؛ فلا يمكن نقل مقارنة الفقد الخاصة بمحول مغمور بالزيت إليه مباشرةً.

اتفق على المعالجة قبل تقديم الطلب

يحتاج ضمان الفقد إلى تحديد الإجراء المتبع عند الإخفاق. وضّح ما إذا كانت النتيجة الزائدة عن الحد تستدعي التصحيح وإعادة الاختبار أو الاستبدال أو الرفض أو تعديلًا ماليًا متفقًا عليه. وحدد الجهة المسؤولة عن تكاليف الاختبارات الإضافية والنقل والتأخير.

قد يكون التعديل المالي مناسبًا عند وجود انحراف محدود، إذا عكس القيمة الحالية لتكلفة الطاقة الإضافية. وينبغي أن يكون مشروطًا بقبولك، وألا يتجاوز متطلبات الكفاءة الإلزامية أو حدود الأداء التعاقدية الأخرى.

قبل التوقيع، اجمع القيم المضمونة وحدود القبول القصوى وإجراءات الاختبار والمعالجات في جدول تعاقدي واحد. وأفضل العروض هو ما يجمع بين أداء كهربائي مناسب وأقل تكلفة مُقيَّمة والتزام بشأن الفقد يمكن التحقق منه عند التسليم.
