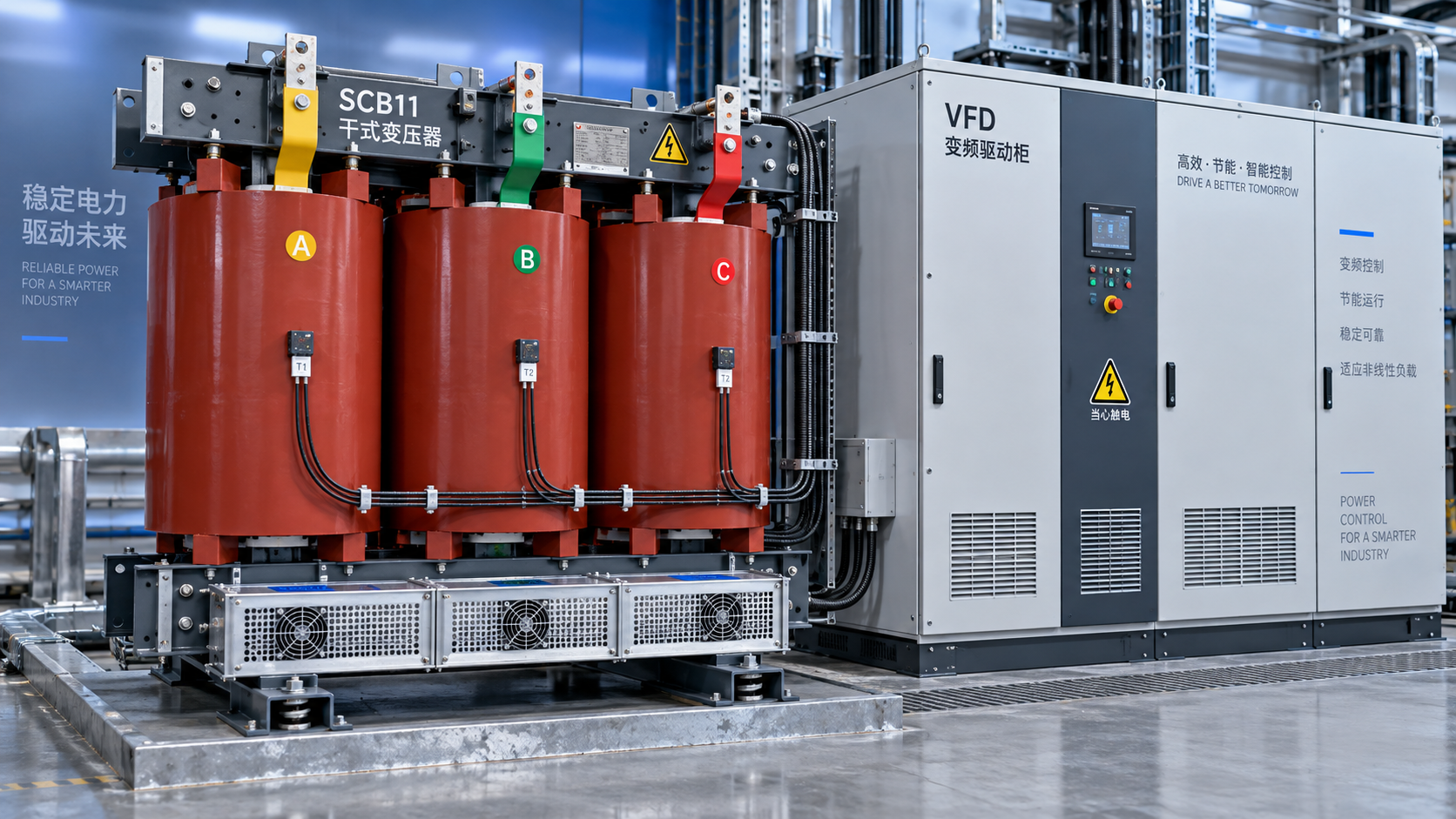

كيف تؤثر الأحمال التوافقية في ارتفاع درجة حرارة المحول SCB11

يمكن للأحمال التوافقية أن تجعل ارتفاع درجة حرارة المحول SCB11 يتجاوز القيمة المتوقعة، حتى عندما يظل تيار RMS ضمن الحد المقنن. ولا تقتصر المشكلة على «زيادة التيار». فالأحمال غير الخطية تغيّر محتوى التردد في ذلك التيار، ما يزيد خسائر التيارات الدوامية في الملفات وغيرها من الخسائر الشاردة بطرق لا تكشفها نسبة التحميل التقليدية.

لذلك، تحتاج التقييمات الحرارية في المنشآت التي تخدم محركات التردد المتغير، أو أنظمة UPS، أو المعدات المغذاة بالمقومات إلى ما هو أكثر من قدرة kVA الاسمية والتشوه التوافقي الكلي للتيار THD. فهي تحتاج إلى طيف التوافقيات، وخصائص خسائر المحول، وظروف التبريد الفعلية. ولا يكفي تصنيف SCB11 وحده لإثبات قدرة المحول على تحمل الأحمال التوافقية.

لماذا لا يضمن تيار RMS المقنن عدم تجاوز ارتفاع درجة الحرارة المقنن

يكون المحول SCB11 عمومًا محول توزيع جافًا من نوع الراتنج المصبوب. ويُحدَّد أداء ارتفاع درجة حرارته في ظل ظروف اختبار محددة. ولا ينبغي افتراض أن هذه الظروف تمثل تلقائيًا غرفة مليئة بأحمال إلكترونيات القدرة.

تتناسب خسائر مقاومة الملفات الأساسية مع مربع إجمالي تيار RMS. فإذا كان لموجتي تيار القيمة نفسها لـ RMS، تكون خسائر I²R الأساسية فيهما متقاربة عمومًا عند تساوي مقاومة الملفات. أما خسائرهما الإضافية، فقد تختلف اختلافًا كبيرًا.

تنتج التيارات التوافقية حقول تسرب ذات ترددات أعلى. وتُحدِث هذه الحقول تيارات دوامية داخل موصلات الملفات، كما تولّد حرارة إضافية في الأجزاء الإنشائية الموصلة. وتؤثر كذلك ظاهرتا الجلد والتقارب في توزيع التيار. ونتيجة لذلك، قد يولّد المحول الذي يحمل تيارًا مشوهًا حرارة أكثر من محول يحمل تيارًا جيبيًا له قيمة الأمبير نفسها لـ RMS.

وهنا تبرز أهمية التمييز بين متوسط درجة حرارة الملفات ودرجة حرارة النقطة الساخنة الموضعية. إذ تراقب المستشعرات المدمجة مواقع محددة، ولا تحدد بالضرورة أسخن منطقة في الموصل. وتُعد قراءة درجة الحرارة المطمئنة مؤشرًا مفيدًا على ظروف التشغيل، لكنها لا تمثل تحققًا كاملًا من القدرة الحرارية تحت الأحمال التوافقية.

افحص الطيف، لا قيمة THD وحدها

يقارن THD للتيار بين مجموع قيم RMS للتيارات التوافقية والتيار الأساسي. وهو يصف التشوه، لكنه لا يوضح موضع هذا التشوه في طيف التردد. وقد تفرض أحمال لها قيمة THD نفسها خسائر مختلفة في التيارات الدوامية للملفات.

تعتمد إحدى علاقات الفحص الشائعة على ترجيح مساهمة كل توافق بمربع رتبته التوافقية:

ترجيح خسائر التيارات الدوامية في الملفات ∝ Σ h²I_h²

هنا، h هي الرتبة التوافقية، وI_h هو تيار RMS عند تلك الرتبة. ووفقًا لهذه العلاقة المبسطة، تكون نسبة ترجيح خسائر التيارات الدوامية لمركبتي تيار متساويتين عند التوافقيين الحادي عشر والخامس 121/25. وهذا توضيح رياضي، وليس تنبؤًا بإجمالي خسائر المحول؛ إذ يؤثر شكل الموصلات والتأثيرات المعتمدة على التردد في النتيجة الفعلية.

ولا تتبع الخسائر الشاردة الأخرى بالضرورة علاقة h² نفسها. وقد يؤدي تطبيق هذا الترجيح على إجمالي خسائر الحمل المقاسة إلى المبالغة في تقدير التسخين أو تمثيله على نحو غير دقيق. ويتطلب الحساب الموثوق فصل خسائر مقاومة الملفات وخسائر التيارات الدوامية فيها والخسائر الشاردة الأخرى، استنادًا إلى بيانات تدعمها الشركة المصنّعة.

وثمة مأزق عملي آخر: قد ترتفع قيمة THD عندما ينخفض التيار الأساسي. فقد يُظهر UPS منخفض الحمل نسبة تشوه مرتفعة، مع إنتاج تيار توافقي مطلق أقل مما ينتجه عند حمل أعلى. لذا، ينبغي تسجيل أمبيرات التوافقيات وتيار RMS وحالة التشغيل معًا، بدلًا من تقييم المخاطر الحرارية استنادًا إلى THD وحده.

قد تجعل ظروف التركيب مشكلة التسخين أشد

يوضح خط إنتاج تغذيه محركات تحدي التقييم. فقد يعمل المحول بأريحية أثناء الإنتاج الجزئي، ثم يتعرض لخسائر إضافية مستمرة عند تشغيل عدة محركات معًا. والطيف المهم هو التيار الإجمالي عند أطراف المحول، لا مجرد جمع قيم THD الواردة في أوراق بيانات المعدات. إذ تؤثر علاقات الطور التوافقي وتنوع ظروف التشغيل في هذا الإجمالي.

في أحمال المقومات ثلاثية الطور المتوازنة ذات النبضات الست، تستحق التوافقيات الخامسة والسابعة الاهتمام عادةً. أما في أنظمة الأسلاك الأربعة التي تغذي معدات أحادية الطور غير خطية، فيلزم فحص التوافقيات الثلاثية على نحو منفصل للتحقق من تحميل المحايد وتوصيلات الملفات. وقد يوفر الملف المثلث مسارًا للتيار الدوراني لبعض مركبات التتابع الصفري، لكنه لا يلغي آثارها الحرارية.

وقد تحوّل ظروف التبريد زيادةً قابلة للإدارة في الخسائر إلى قيد على التشغيل. تحقّق من قيود الغلاف، وممرات الهواء المسدودة، ودرجة حرارة هواء الدخول إلى الغرفة، وسعة التهوية، وإعادة تدوير الهواء الساخن. ولا يتيح التبريد القسري إلا القدرة المقننة المحددة لترتيب التبريد هذا. وإضافة المراوح ليست بديلًا عن التأكد من القدرة على تحمل الأحمال التوافقية.

يتطلب خفض القدرة حسابًا للخسائر، لا نسبة موحدة

لا توجد نسبة موحدة لخفض القدرة بسبب التوافقيات تنطبق على كل محول SCB11. فقد تختلف الوحدات ذات القدرة المقننة نفسها في ترتيب الموصلات ونسبة خسائر التيارات الدوامية والهامش الحراري. وقد تساعد قاعدة تستند إلى THD في التنبيه إلى وجود مشكلة، لكن لا ينبغي اعتمادها حدًا نهائيًا للتحميل.

ينبغي أن تحدد المراجعة الفنية المفيدة ما يلي:

• طيف التوافقيات في كل طور عبر ظروف تشغيل تمثيلية، بما في ذلك فترات الحمل المرتفع المستمر.
• خسائر الحمل المرجعية لدى الشركة المصنّعة، والأساس الحراري لهذه الخسائر، وطريقة فصلها المستخدمة لتقييم التوافقيات.
• تصنيف التبريد المطبق، والظروف المحيطة، والارتفاع عن سطح البحر، وترتيب الغلاف.
• الحمل المستمر المسموح به، وحدود ارتفاع درجة الحرارة، وإعدادات الحماية للواجب التشغيلي المقترح.

يقدم IEEE C57.110 إرشادات لتقييم قدرة المحولات عند تيارات الحمل غير الجيبية. ويتناول IEC 60076-11 متطلبات المحولات الجافة. وينبغي التأكد من الإصدارات المطبقة ومدى صلتها التعاقدية بالمشروع. ويمكن لعامل الخسائر التوافقية أو K-factor أن يدعم التقييم، لكن لا ينبغي تفسير أي منهما على أنه ضمان مستقل لارتفاع درجة الحرارة.

كما يستحق تشوه الجهد القياس. فالتيارات التوافقية هي التي تقود أساسًا إلى زيادة خسائر الحمل، بينما قد يؤثر جهد التغذية المشوه في خسائر القلب. ويساعد الفصل بين هاتين الآليتين على تجنب عزو كل ارتفاع في درجة الحرارة إلى تيار الملفات وحده.

ما الذي ينبغي طلبه من المورّد، وما الذي يتغير مع التصميم البديل

تورد Jiangsu Shengda Power Equipment Co., Ltd. محولات جافة من سلسلة SCB، إلى جانب وحدات مغمورة بالزيت ومحطات فرعية مدمجة. وعند الاستفسار عن تشغيل المحول تحت أحمال توافقية، يكون الطلب المفيد هو تقييم حراري موثق استنادًا إلى الطيف المقترح، لا مجرد تأكيد توفر طراز SCB11.

تذكر المعلومات المنشورة للشركة حصولها على شهادة ISO9001، وتشير إلى المعيارين GB1094.1-2-1996 وGB/T6451-2008. ولا تثبت شهادة نظام الجودة قدرة وحدة بعينها على تحمل الأحمال التوافقية. كما ينبغي التحقق من هذه الإشارات المؤرخة إلى المعايير ومقارنتها بمواصفات المشروع الحالية ومتطلبات المحولات الجافة ذات الصلة.

عندما تسمح قواعد السلامة من الحرائق والموقع وترتيبات الصيانة، يمكن النظر فيمحول القدرة المغمور بالزيت من سلسلة S11 كخيار تصميم منفصل. وتتناول نواته المصنوعة من صفائح الفولاذ السيليكوني، وملفاته النحاسية الخالية من الأكسجين، وبنية خزان التموجات محكم الإغلاق، المواد وتصميم نظام الزيت. لكنها لا تثبت، بحد ذاتها، الحد من التوافقيات. إذ يغيّر التبريد بالزيت طريقة التخلص من الحرارة، لكن خسائر التوافقيات تظل بحاجة إلى التقييم.

في المنشآت القائمة، سجّل أطياف التيار المتزامنة والتحميل ودرجة الحرارة المحيطة واتجاهات درجات حرارة الملفات قبل تغيير السعة أو التبريد. أما في المنشآت الجديدة، فأرفق ملف الأحمال غير الخطية المتوقعة بالاستفسار. وينبغي تحديد معيار القبول بوضوح: يجب أن يفي المحول بحدوده الحرارية المتفق عليها في ظل التشغيل التوافقي المحدد، لا أن يكتفي بحمل تيار RMS المطلوب.
