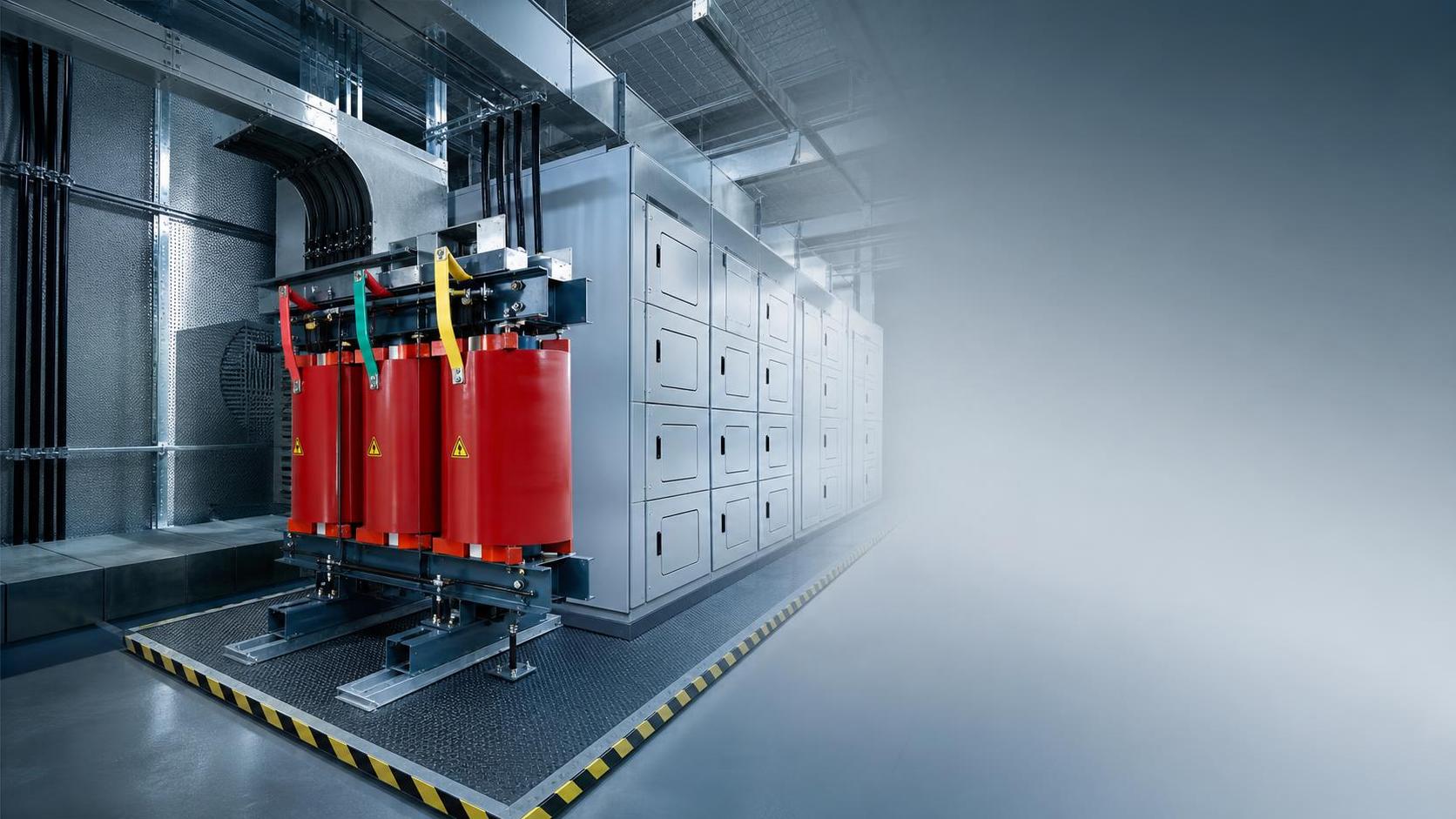

أين يكون التصميم المدمج أكثر أهمية في المحول الجاف من النوع SCB13

بالنسبة إلى مديري المشاريع وقادة الهندسة، غالبًا ما تؤثر قيود المساحة في قرارات اختيار المعدات بقدر تأثير الأداء. وهنا يحقق التصميم المدمج للمحول الجاف من النوع SCB13 قيمة واضحة، إذ يساعد على تحسين التركيب في المباني التجارية والمحطات الفرعية والمنشآت الصناعية دون المساس بالسلامة أو الكفاءة أو الموثوقية. ويمكن أن يساعد فهم المواضع التي يكون فيها التصميم المدمج أكثر أهمية على دعم التخطيط الأكثر ذكاءً، وتقليل المخاطر التشغيلية، وتحقيق نتائج أفضل للمشاريع على المدى الطويل.

عادةً لا تكون المشاريع التي يُحدث فيها الحجم المدمج فرقًا حقيقيًا هي المشاريع ذات أعلى قدرة اسمية للمحول على الورق، بل تلك التي تكون فيها غرفة الكهرباء مكتظة بالفعل، أو يكون فيها توجيه الكابلات معقدًا، أو تكون تعديلات الأعمال المدنية مكلفة، أو تكون فترات الإيقاف المتاحة قصيرة. وفي مثل هذه المشاريع، نادرًا ما يقتصر النقاش على الأبعاد وحدها. بل يتعلق الأمر بإمكانية إدخال المحول دون تفكيك الجدران، وما إذا كان من الممكن الحفاظ على مسافات الخلوص المطلوبة للخدمة، وكيفية إدارة الحرارة في غرفة ضحلة، وما إذا كان الترتيب النهائي يترك مساحة كافية للفحص وإنهاء التوصيلات والاستبدال مستقبلًا.

ولهذا السبب، ينبغي فهم عبارة التصميم المدمج للمحول الجاف من النوع SCB13 على أنها ميزة هندسية مرتبطة بواقع التركيب. فالبصمة الأصغر لا تكون مهمة إلا إذا ساعدت على حل قيد حقيقي في الموقع دون التسبب في مشكلة أخرى في مكان مختلف.

أين يكون ضغط المساحة أكثر واقعية

تُعد المباني التجارية الشاهقة أحد أوضح الأمثلة على ذلك. فغرف المحولات في أبراج المكاتب والفنادق والمستشفيات والمجمعات متعددة الاستخدامات غالبًا ما توضع في الطوابق السفلية أو مستويات المنصة، حيث تتنافس المضخات وأنظمة مكافحة الحرائق ومعدات التهوية ومناطق التخزين والبنية التحتية للنقل الرأسي على كل متر مربع. ولا يتم اختيار المحول بمعزل عن باقي المعدات، إذ يجب أن يتعايش مع مجاري القضبان ومفاتيح التبديل وصواني الكابلات ومسارات الوصول. وفي هذه البيئة، تقلل الوحدة الجافة المدمجة من صعوبة التخطيط، ولا سيما عندما تكون غرفة التوزيع طويلة وضيقة بدلًا من أن تكون واسعة ومفتوحة.

لا تقتصر الفائدة العملية على ملاءمة المعدات داخل الغرفة، بل تشمل أيضًا الحفاظ على مسافات خلوص عملية حولها. فأحيانًا يقلل المصممون من تقدير مدى تكرار تحول عبارة «إنها مناسبة» إلى «لا يمكن تركيبها بأمان» بعد إضافة حركة الأبواب ونصف قطر الدوران ومساحة انحناء الكابلات وفتحات التهوية إلى الرسم. ويوفر البناء المدمج مرونة أكبر للحفاظ على هذه المسافات. ويزداد ذلك أهمية في المباني التي تُحسم فيها غرف الكهرباء في مرحلة متأخرة، بعد أن تكون الأنظمة الميكانيكية قد استهلكت جزءًا كبيرًا من الحيز المتاح.

ستظل المستندات الداعمة الخاصة بالمشروع هي التي تحدد الاختيار النهائي، ولكن في العديد من مخططات توزيع الطاقة الداخلية، يُفضل استخدام المحولات الجافة لأنها تتجنب اعتبارات احتواء الزيت المرتبطة بالوحدات المملوءة بالسوائل. وهذا لا يعني أنها أسهل تلقائيًا في التركيب، إذ لا تزال تتطلب اهتمامًا دقيقًا بارتفاع درجة الحرارة ودوران الهواء والوصول لأعمال الخدمة. ويساعد الحجم المدمج، ولكن فقط عندما يقترن بتخطيط للغرفة يسمح للمحول بالتنفس.

عادةً ما تكشف مشاريع التحديث عن القيمة الحقيقية

لا تزال مشاريع البناء الجديدة قادرة على تعديل الأبعاد المدنية إذا اكتُشفت المشكلة مبكرًا. أما أعمال التحديث فهي أقل تسامحًا مع الأخطاء. فكثيرًا ما تتطلب المصانع والمجمعات والمباني العامة القائمة استبدال المحول داخل غرف صُممت حول وحدة قديمة أو معايير قديمة أو ترتيبات كابلات مختلفة تمامًا. ويصبح التصميم المدمج أكثر قيمة عندما يكون الهدف هو زيادة السعة أو تحسين الكفاءة دون إعادة بناء خط جدار المحطة الفرعية.

تتمثل إحدى المشكلات الميدانية الشائعة في تسلسل الوصول. فقد يحتاج المحول إلى المرور عبر ممر تحميل أو ردهة مصعد أو لوحة قابلة للإزالة أو منحدر قبو قبل أن يصل إلى غرفة الكهرباء. وقد تكون السعة الاسمية مقبولة، لكن أبعاد النقل وظروف الرفع قد تستبعد نموذجًا يبدو مناسبًا. وتتحقق الفرق ذات الخبرة من عرض المسار وأحمال الأرضية ونقاط الدوران ونقاط الرفع المؤقتة قبل إصدار أمر الإنتاج. وهنا يمكن لتصميم SCB13 المدمج من النوع الجاف أن ينقذ المشروع من أعمال تمهيدية مكلفة لا تظهر في الميزانية الكهربائية في البداية.

كما يطرح عملاء مشاريع التحديث سؤالًا عمليًا: إذا كان المحول أصغر حجمًا، فهل يعني ذلك تقديم تنازلات في المتانة أو ترتيب الملفات؟ تعتمد الإجابة على انضباط التصميم لدى الشركة المصنعة، وليس على الحجم وحده. وتقوم شركة Jiangsu Shengda Power Equipment Co., Ltd. بتصنيع المحولات وفقًا لضوابط جودة راسخة وبما يتوافق مع معايير مثل GB1094.1-2-1996 وGB/T6451-2008، مع نظام إدارة جودة معتمد وفق ISO9001. وتكتسب هذه الخلفية أهمية لأن المعدات المدمجة في بيئات التحديث تُختار عادةً لتقليل صعوبة التركيب، وليس لقبول هوامش موثوقية أضعف.

تحتاج المنشآت الصناعية إلى الحجم المدمج لأسباب مختلفة

في المصانع، لا تتعلق مشكلة المساحة غالبًا بإجمالي مساحة الأرضية، بل بالتجاور مع عمليات الإنتاج. فقد يلزم وضع المحولات بالقرب من أحمال الإنتاج لتقليل أطوال الكابلات أو لدعم مناطق التوزيع المحلية، في حين قد تكون الغرفة المتاحة مقيدة بخطوط الإنتاج أو جدران الفصل الخاصة بالحريق أو حركة الرافعات الشوكية. وفي هذه الحالات، يدعم التصميم المدمج كفاءة التخطيط، لكن السؤال الأهم هو ما إذا كان المحول قادرًا على العمل بثبات في الظروف البيئية الفعلية.

يستحق الغبار والاهتزاز وارتفاع درجة الحرارة المحيطة وسلوك الحمل الزائد المتقطع اهتمامًا خاصًا. فالمحول المدمج في بيئة صناعية قاسية لا يزال يتطلب مراجعة واقعية لاستراتيجية الغلاف ومسار التبريد وإمكانية الوصول لأعمال الصيانة. وعندما يركز المخططون على البصمة فقط، فقد يضعون الوحدة بالقرب من الجدران أو المعدات الأخرى المولدة للحرارة بدرجة مفرطة. وقد ينتج عن ذلك رسم مرتب وأداء حراري ضعيف. وهذه ليست مشكلة محول وحده، بل مشكلة تنسيق.

وهنا أيضًا يمكن للمقارنة مع أنواع المحولات الأخرى أن تساعد على اتخاذ قرار أدق. ففي بعض الترتيبات الخارجية أو القريبة من مرافق الكهرباء، قد يظل النموذج المحكم الغلق والمغمور بالزيت هو الخيار الأكثر عملية. فعلى سبيل المثال، ترتبط منتجات محول القدرة المغمور بالزيت من سلسلة S11 عادةً بفقد منخفض وكفاءة عالية وبنية محكمة الغلق بالكامل ومتطلبات صيانة أقل أثناء التشغيل العادي. وقد تكون هذه الخصائص جذابة عندما تكون قيود الحماية من الحرائق الداخلية أقل حسمًا، وعندما يستفيد الموقع من الاستقرار التشغيلي للحل المحكم الغلق والمملوء بالزيت. ولا يكمن الهدف في فرض نوع واحد على جميع السيناريوهات، بل في مواءمة بنية المحول مع بيئة التركيب.

المحطات الفرعية المدمجة وغرف الطاقة الجاهزة

يصبح الحجم المدمج أكثر أهمية عندما يكون المحول جزءًا من محطة فرعية مسبقة الصنع أو غرفة كهرباء متكاملة. ففي هذه التجميعات، يتنافس كل مكون على حجم ثابت. ويؤثر حجم المحول ليس فقط في المسافات بين المعدات، بل أيضًا في مسار التهوية وأبعاد حيز الكابلات وسهولة أعمال الخدمة. وقد يكون توفير بضعة سنتيمترات في جسم المحول هو الفارق بين ترتيب عملي للوصول من الأمام وخزانة يصعب إنهاء توصيلاتها وفحصها.

ويتمثل الخطر هنا في الإفراط في تحسين كثافة التجميع. فقد تبدو المحطة الجاهزة فعالة أثناء التصنيع، لكنها تصبح غير عملية أثناء التشغيل إذا كانت نقاط الصيانة محجوبة أو تراكمت الحرارة من الحجرات المجاورة. ومن الناحية العملية، يعمل التصميم المدمج بأفضل صورة عندما يخلق مساحة للوظيفة، لا عندما يملأ الغلاف بإحكام أكبر فحسب.

ما الذي يخطئ المشترون غالبًا في تقديره

من الأخطاء الشائعة التعامل مع الحجم المدمج على أنه ميزة شاملة دون التساؤل عما تم ضغطه. فإذا جاء تقليل الأبعاد على حساب صعوبة توصيل الكابلات أو ضيق مساحة الفحص أو زيادة صعوبة التبريد، فإن العبء التشغيلي ينتقل ببساطة إلى مرحلة لاحقة. ومن الأخطاء الأخرى تقييم حجم جسم المحول فقط مع تجاهل الحيز الإجمالي للتركيب، بما في ذلك الغلاف وتوصيل قضبان التوصيل ونصف قطر انحناء الكابلات ومساحة العمل المطلوبة وفقًا للممارسات المحلية أو مواصفات المشروع.

كما يوجد ميل إلى افتراض أن أي مشروع داخلي يجب أن يفضل تلقائيًا المعدات من النوع الجاف، وأن أي مشروع خارجي أو متعلق بالمرافق يجب أن يعتمد افتراضيًا على الوحدات المغمورة بالزيت. إلا أن الاختيار الفعلي أكثر تعقيدًا. فاستراتيجية الحماية من الحرائق ونموذج الصيانة والنظافة البيئية وهندسة الغرفة وتوقعات الضوضاء وفلسفة العميل بشأن الاستبدال، كلها عوامل تؤثر في القرار. وقد تستفيد غرفة داخلية جيدة التصميم بدرجة كبيرة من محول جاف من النوع SCB13. بينما قد يكون مشروع آخر، حتى عند فئة جهد مماثلة، أفضل مع تكوين مختلف، بما في ذلك الحلول المرتبطة بتطبيقات محول القدرة المغمور بالزيت من سلسلة S11 حيث تكون البنية المحكمة الغلق وانخفاض الضوضاء وتقليل تقادم الزيت ذات أهمية تشغيلية.

طريقة أفضل لتقييم الملاءمة

قبل اعتماد وحدة جافة مدمجة، ينبغي لفريق المشروع مراجعة قائمة مختصرة تكون أكثر فائدة من المقارنات العامة للمنتجات:

هل سيمر المحول عبر مسار الوصول الفعلي، وليس فقط عبر فتحة الباب الاسمية؟ هل أبعاد غرفة التركيب عملية بعد احتساب نهايات الكابلات ومسافات السلامة؟ هل طريقة التهوية مثبتة ملاءمتها للحمل الحراري للغرفة؟ هل يتطلب الموقع تشغيلًا منخفض الضوضاء بسبب وجود أشخاص فوق غرفة المحول أو بجوارها؟ وهل يمكن إجراء الاستبدال والفحص مستقبلًا دون أعمال هدم كبيرة؟

قد تبدو هذه الأسئلة أساسية، لكنها عادةً ما تميز بين تركيب منظم ومشروع يواجه أوامر تغيير في الموقع.

وبعبارة أخرى، يكون التصميم المدمج أكثر أهمية عندما تتفاعل محدودية المساحة مع الوصول والحرارة والسلامة وقابلية الصيانة في الوقت نفسه. وهذه هي نقطة القرار الحقيقية بشأن التصميم المدمج للمحول الجاف من النوع SCB13. فإذا حل المحول هذه القيود مجتمعة، فإنه يستحق مكانه. أما إذا كان يوفر مساحة أرضية فقط على الرسم، فعلى فريق المشروع مواصلة البحث.
