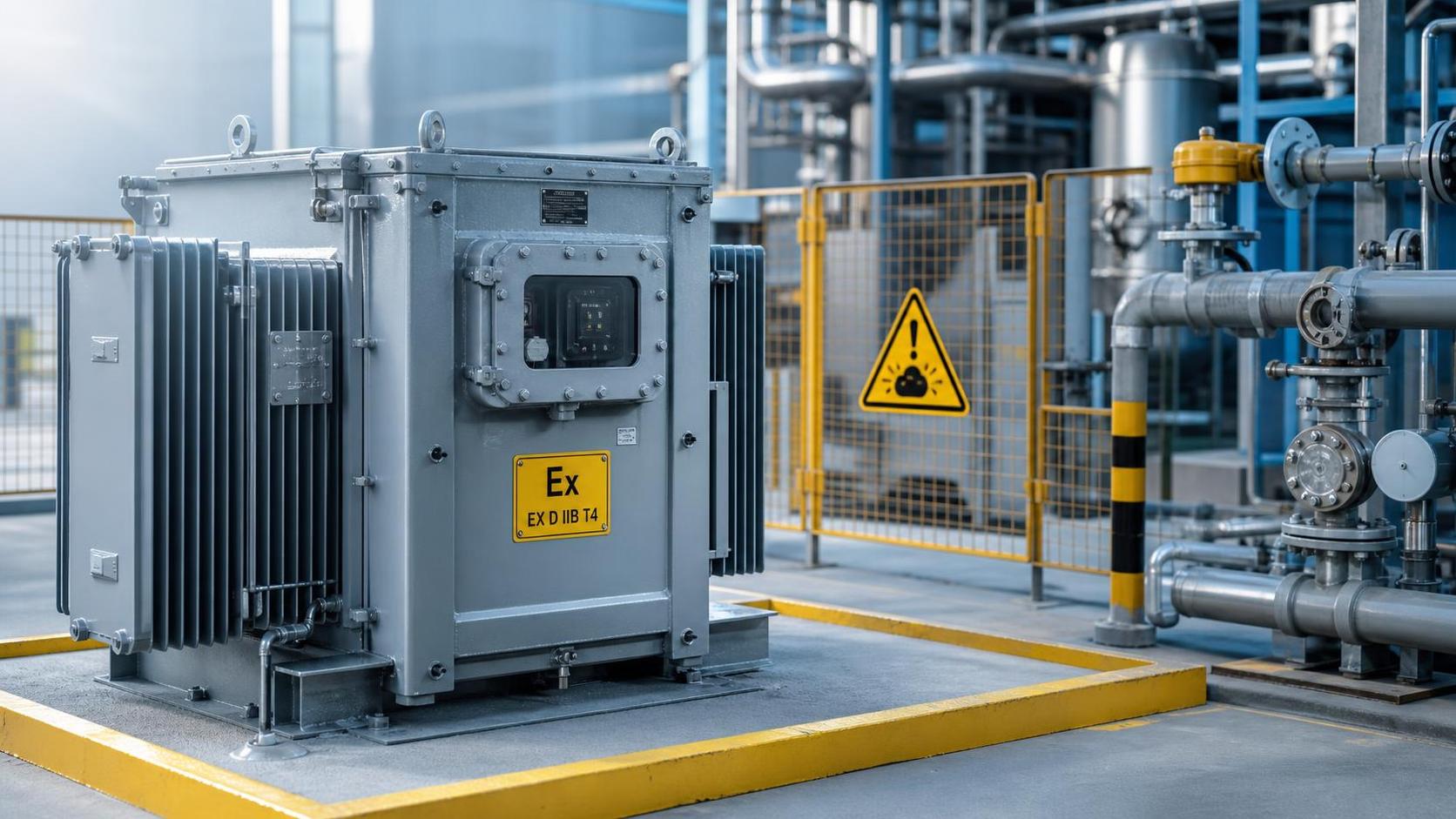

متى يكون المحول المقاوم للانفجار مطلوبًا بموجب شروط السلامة

غالبًا ما يحدث التباس في التطبيق العملي حول النقطة التالية: لا يتم اختيار المحول المقاوم للانفجار لمجرد أن الموقع «صناعي» أو «عالي الحرارة» أو «مهم» فحسب. بل يكون مطلوبًا عندما يصبح الجو المحيط خطرًا بسبب وجود غاز قابل للاشتعال أو بخار أو غبار قابل للاحتراق أو ألياف قابلة للاشتعال، وعندما يمكن أن تصبح المعدات الكهربائية مصدرًا للاشتعال في حالات الأعطال أو الظروف غير الطبيعية. ويكتسب هذا التمييز أهمية كبيرة، لأن العديد من أخطاء التركيب تبدأ بفكرة غامضة عن الخطر، بدلًا من القراءة المنهجية لتصنيف المنطقة ووسط العملية واللوائح المعمول بها أو قواعد السلامة في المصنع.

يُستخدم مصطلح «مقاوم للانفجار» في مجال المحولات أيضًا بصورة فضفاضة للغاية. ففي بعض الأحيان يُقصد به محول مركب في منطقة خطرة. وفي أحيان أخرى يُقصد به غلاف محول مصمم لمنع انتشار الاشتعال الداخلي إلى الخارج. وفي حالات أخرى، لا يكون المطلوب في الواقع غلافًا كلاسيكيًا مقاومًا للهب، بل حلًا من النوع الجاف، محكم الغلق، غير زيتي، ومنخفض الارتفاع الحراري، يتوافق مع استراتيجية الحماية من الحرائق داخل منشأة عالية الخطورة. وبالنسبة لفرق إدارة السلامة ومراقبة الجودة، فهذه الخيارات ليست قابلة للاستبدال. إذ يعتمد المتطلب على كيفية تحديد الخطر وعلى الطريقة المتوقعة لتصرف المعدات في تلك البيئة.

تتمثل القاعدة العملية في أن القرار يبدأ بالموقع، وليس بدليل المحولات. فإذا كان سيتم وضع المحول في منطقة مصنفة للغازات القابلة للانفجار أو للأجواء المحتوية على غبار قابل للاحتراق، فيجب أن يتوافق اختيار المعدات مع ذلك التصنيف. وقد يكون الموقع وحدة لمعالجة المواد الكيميائية، أو ورشة دهان، أو منشأة للنفط والغاز، أو محطة لمناولة الحبوب، أو منطقة لتحضير الفحم، أو منطقة مذيبات دوائية، أو موقعًا آخر من مواقع العمليات التي يمكن أن يؤدي فيها التسرب أو التنفيس أو تراكم الغبار أو مناولة المواد بصورة اعتيادية إلى تكوين خليط قابل للاشتعال. وفي هذه الظروف، لا يمكن فصل التصميم الكهربائي عن تقييم المنطقة الخطرة.

أين يظهر المتطلب عادةً

تتمثل الحالات الأكثر وضوحًا في المنشآت التي تتعامل بصورة منتظمة مع الهيدروكربونات أو المواد الكيميائية المتطايرة. فكثيرًا ما تحتوي المصافي ومحطات ضغط الغاز ومحطات LNG ومستودعات الوقود والمصانع الكيميائية على مناطق مصنفة حول المضخات والصمامات وخزانات التخزين ونقاط التحميل ووحدات العمليات المجمعة. وإذا كان يجب تركيب محول بالقرب من هذه العمليات، فإن شرط السلامة لا يقتصر عندئذٍ على الأداء الكهربائي. بل تصبح درجة حرارة السطح واحتواء القوس الكهربائي وسلامة الغلاف وسلوك المعدات عند حدوث عطل جزءًا من قرار الامتثال.

تشكل مخاطر الغبار مجموعة ثانية من المواقع التي يجري التقليل من شأنها أحيانًا. فقد لا تبدو مطاحن الدقيق ومصانع الأعلاف ومنشآت معالجة الأخشاب ومناطق مناولة السكر وبعض عمليات مساحيق المعادن خطرة بوضوح مثل وحدة بتروكيميائية، إلا أن الغبار المعلق والغبار المتراكم يمكن أن يتسببا في خطر الاشتعال. وفي هذه المواقع، قد يمثل المحول ذو مسارات التبريد غير المناسبة أو الإحكام الضعيف أو درجة الحرارة الخارجية المفرطة مصدر قلق حقيقي. فالخطر لا يقتصر على الشرر، بل إن الأسطح الساخنة ودخول الغبار مهمان أيضًا.

كما توجد منطقة وسطى من المشاريع يكون فيها المتطلب ناتجًا عن سياسة السلامة الداخلية، وليس عن خطر تشغيلي واحد واضح. فقد تتطلب غرف البطاريات، والمساحات الخدمية الصناعية المغلقة، والمنشآت الواقعة تحت الأرض، والمنشآت المرتبطة بالأنشطة البحرية، والمحطات الفرعية المدمجة القريبة من مخازن المواد القابلة للاشتعال، حلول محولات تتمتع بسلوك أكثر صرامة تجاه الحرائق، ومساهمة محدودة في الدخان، وتقليل التعرض لأعمال الصيانة. وفي هذه الحالات، قد يظهر مصطلح «المحول المقاوم للانفجار» في وثائق المشتريات، حتى عندما تكون الإجابة الفنية هي محول من النوع الجاف محدد المواصفات بعناية، ومركب ضمن ترتيب محمي، وليس داخل غلاف تقليدي مقاوم للانفجار.

ما شروط السلامة التي تؤدي فعليًا إلى تفعيل المتطلب

عادةً ما تؤدي ثلاثة شروط إلى تفعيل هذا المتطلب.

الشرط الأول هو تصنيف الجو الخطر. فإذا صُنفت المنطقة وفق النظام المعمول به لمخاطر الغاز أو الغبار، فيجب أن يتبع اختيار المحول ذلك التصنيف. ويشمل ذلك نوع المادة الخطرة، ومدى تكرار وجود الخليط الخطر، وخصائص اشتعال تلك المادة. فالمحول المناسب لمنطقة مصنفة معينة لا يكون مناسبًا تلقائيًا لمنطقة أخرى.

والشرط الثاني هو خطر الاشتعال الناتج عن المعدات نفسها. فقد تنتج المحولات حرارة أو أعطالًا كهربائية أو عواقب لفشل العزل، كما قد تحتوي بعض تصميماتها على مواد قابلة للاحتراق. وتفرض الوحدات المملوءة بالزيت مجموعة من الاعتبارات، بينما تفرض الوحدات من النوع الجاف اعتبارات أخرى. والسؤال هو ما إذا كان المحول، أثناء الخدمة العادية أو في الظروف غير الطبيعية المتوقعة، يمكن أن يشعل الجو المحيط أو يزيد من حدة حادث حريق.

والشرط الثالث هو سياق التركيب. فحتى عندما لا يكون جسم المحول نفسه جهازًا معتمدًا مقاومًا للانفجار، قد يظل التركيب الكامل مطالبًا باستيفاء متطلبات المواقع الخطرة من خلال الفصل أو الضغط أو تصميم غرفة كهربائية مخصصة أو التحكم في التهوية أو نقل المحول إلى خارج حدود المنطقة المصنفة. وهنا تقع المشاريع في الخطأ غالبًا: إذ يتعامل الفريق مع المحول باعتباره قرارًا مستقلًا خاصًا بالمنتج، بينما هو في الحقيقة قرار متعلق بسلامة النظام.

لماذا يجري الخلط غالبًا بين «مقاوم للانفجار» و«آمن من الحرائق»

المحول المقاوم للحريق أو المثبط للهب لا يكون تلقائيًا مقاومًا للانفجار. ويظهر هذا الالتباس في وثائق المناقصات وقوائم فحص التفتيش. وغالبًا ما يتم اختيار المحولات من النوع الجاف، ولا سيما التصميمات المصبوبة بالراتنج، لأنها لا تستخدم زيت العزل، وتقلل الحمل الحريقي، وتؤدي أداءً جيدًا في المنشآت المغلقة أو المرافق المفتوحة للجمهور. وهذه مزايا قوية للسلامة، لكنها لا تحل محل متطلبات اعتماد المناطق الخطرة عندما يكون ذلك الاعتماد إلزاميًا.

ومع ذلك، يظل سلوك الحريق ذا صلة كبيرة في البيئات الخطرة أو التي تتطلب مستوى عاليًا من الحماية. فمنتج مثل المحول الجاف من النوع SCB14 يناسب العديد من المشاريع التي تتطلب انخفاض الضوضاء، وتقليل فقدان الحمل الصفري، وعزل راتنج الإيبوكسي، ومقاومة قوية للرطوبة والغبار وقصر الدائرة والصواعق. ويجب فهم مدى ملاءمته للبيئات القابلة للاشتعال والانفجار ضمن السياق الهندسي الصحيح: ليس باعتباره بديلًا شاملًا لكل ترتيب معتمد مقاوم للانفجار، بل باعتباره حلًا من النوع الجاف يتوافق جيدًا مع المواقع التي تتطلب مستوى عاليًا من الحماية من الحرائق، وتركيبًا قريبًا من مركز الأحمال، وتقليل أعمال الصيانة.

ما الذي ينبغي لفرق الجودة والسلامة التحقق منه

عند مراجعة ما إذا كان المحول المقاوم للانفجار مطلوبًا، تكون الأسئلة المفيدة عادةً أكثر تحديدًا من المصطلح نفسه:

• هل تم تركيب المحول داخل المنطقة الخطرة المصنفة أم خارجها؟
• ما الأساس الذي استند إليه تصنيف الموقع بالنسبة إلى الغاز أو البخار أو الغبار؟
• هل تحمل المعدات المختارة الاعتماد أو تتبع طريقة الحماية المطلوبة لذلك الموقع؟
• ما درجة حرارة السطح المتوقعة في الظروف المقدرة وغير الطبيعية؟
• كيف تتم معالجة دخول الغبار والتهوية وإحكام الغلاف؟
• هل تعتمد استراتيجية التركيب على حماية المعدات أو فصل الغرفة أو كليهما؟

تكتسب هذه الفحوص أهمية لأن عدم المطابقة لا يكون واضحًا دائمًا عند الفحص الوارد. فقد يستوفي المحول فئة الجهد وحدود الفقد ومتطلبات الاختبارات الروتينية، ومع ذلك يظل غير مناسب للموقع الخطر المحدد. ولذلك يحتاج موظفو الجودة إلى مراجعة ما يتجاوز لوحة البيانات وتقارير الاختبارات الكهربائية الروتينية. وينبغي أن يشمل نطاق التفتيش الاعتمادات المعمول بها، واعتبارات التصميم الحراري، وتفاصيل الغلاف، وأي قيود على التركيب يحددها المصنع.

المعايير مهمة، لكنها لا تجيب عن السؤال كاملًا بمفردها

تضع معايير تصنيع المحولات وشهادات أنظمة الجودة أساسًا مهمًا. فعلى سبيل المثال، تمنح المنتجات المصنوعة وفقًا لمعايير مثل GB1094.1-2-1996 وGB/T6451-2008، ضمن نظام جودة مُدار وفق ISO9001، المشترين الثقة في ضبط التصميم والانضباط في الاختبارات واتساق التصنيع. وتعمل شركة Jiangsu Shengda Power Equipment Co., Ltd. ضمن هذا الإطار في مجال محولات القدرة منخفضة الفقد، ونماذج 10kV و35kV، والمحولات من النوع الجاف، والمحطات الفرعية المدمجة، ومحولات السبائك غير المتبلورة، ووحدات تغيير النقر تحت الحمل.

ومع ذلك، فإن الامتثال لمعايير منتجات المحولات لا يساوي اعتماد المواقع الخطرة. فقد تكون الوحدة جيدة التصنيع وفعالة ومتوافقة تمامًا باعتبارها محولًا، لكنها تظل غير مناسبة للتركيب المباشر في جو قابل للانفجار مصنف، ما لم يتوافق مفهوم الحماية والاعتماد مع متطلبات الموقع. وينبغي لمديري السلامة الفصل بين هذين المستويين: الامتثال لجودة المنتج من جهة، ومدى ملاءمة المنطقة الخطرة من جهة أخرى.

متى تصبح حلول النوع الجاف إجابة السلامة الأفضل

لا تتطلب كل بيئة عالية الخطورة ترتيبًا مقاومًا للانفجار ومملوءًا بالزيت. ففي المباني والمنشآت الصناعية التي يكون فيها الحمل الحريقي والتحكم في الدخان وإمكانية الوصول للصيانة وقيود التركيب الداخلي هي العوامل الحاسمة، غالبًا ما تكون المحولات من النوع الجاف أكثر ملاءمة. فكثيرًا ما تفضل المباني الشاهقة والمطارات ومحطات السكك الحديدية والأرصفة ومحطات توليد الطاقة والمحطات الفرعية الوحدات من النوع الجاف، لأنه يمكن تركيبها بالقرب من مراكز الأحمال، ولأنها تقلل التعقيدات المرتبطة بالعزل السائل.

وهنا يمكن لمنتج من المستوى 2 لكفاءة الطاقة، مصمم وفق GB20052-2020، مع انخفاض فقدان الحمل الصفري وانخفاض ضوضاء التشغيل، أن يلائم احتياجات التشغيل الفعلية بصورة أفضل من مجرد وصف مبسط هو «مقاوم للانفجار». فالمسألة ليست في المصطلحات، بل في ما إذا كانت المعدات تدعم حواجز السلامة الفعلية في الموقع. وفي بعض المساحات المغلقة الداعمة للعمليات، قد يقلل محول من النوع الجاف مصبوب بالراتنج، يتمتع بمقاومة اللهب والغبار والرطوبة، من المخاطر التشغيلية الإجمالية بصورة أكثر فعالية من خيار قياسي مملوء بالزيت، شريطة استيفاء متطلبات المنطقة الخطرة من خلال تصميم التركيب.

أخطاء الشراء الشائعة

من الأخطاء طلب محول مقاوم للانفجار دون تحديد منطقة الخطر. فهذا يترك الموردين أمام التخمين ويؤدي إلى عروض أسعار غير متطابقة. ومن الأخطاء الأخرى التعامل مع جميع البيئات القابلة للاشتعال على أنها متكافئة. فالمحول القريب من نقطة انبعاث متقطعة لبخار المذيب يختلف عن المحول الذي يخدم رواق ناقل حبوب مليئًا بالغبار. والخطأ الثالث هو افتراض إمكانية استخدام المحول من النوع الجاف في أي مكان لمجرد أنه مثبط للهب ولا يحتاج إلى صيانة.

وهناك أيضًا الخطأ المعاكس، وهو تحديد معدات باهظة الثمن للمواقع الخطرة في المناطق غير المصنفة فعليًا، في حين أن محولًا من النوع الجاف، مختارًا بصورة مناسبة، كان سيحقق هدف الحماية من الحرائق وظروف التشغيل. وقد يؤدي ذلك إلى زيادة تكلفة المشروع وتعقيد الصيانة دون تحسين السلامة بصورة ملموسة.

طريقة أفضل لتقييم المتطلب

إذا أشار تصنيف المنطقة إلى احتمال أن يصبح الجو انفجاريًا، فينبغي البدء من تلك الوثيقة ثم الانتقال إلى اختيار المعدات. أما إذا كان القلق يتعلق بالحماية الأوسع من الحرائق، وليس بجو قابل للانفجار مصنف رسميًا، فينبغي تقييم نوع المحول ونظام العزل وحماية الغلاف والتهوية والقرب من الأشخاص والتعرض لأعمال الصيانة. وتُعد هذه طريقة أكثر انضباطًا من استخدام عبارة «المحول المقاوم للانفجار» باعتبارها مصطلحًا شاملًا.

وبالنسبة لأعمال التفتيش والاعتماد، فإن السؤال الأكثر موثوقية ليس «هل يبدو هذا المنتج أكثر أمانًا؟»، بل «ما شرط السلامة المحدد الذي يُطلب من هذا المحول استيفاؤه، وما الدليل على أنه يستوفيه؟». وبمجرد الإجابة بوضوح عن هذا السؤال، يصبح التمييز بين المحول المقاوم للانفجار المطلوب فعليًا والحل الجاف ذي مستوى السلامة العالي من الحرائق أسهل بكثير في تبريره.
