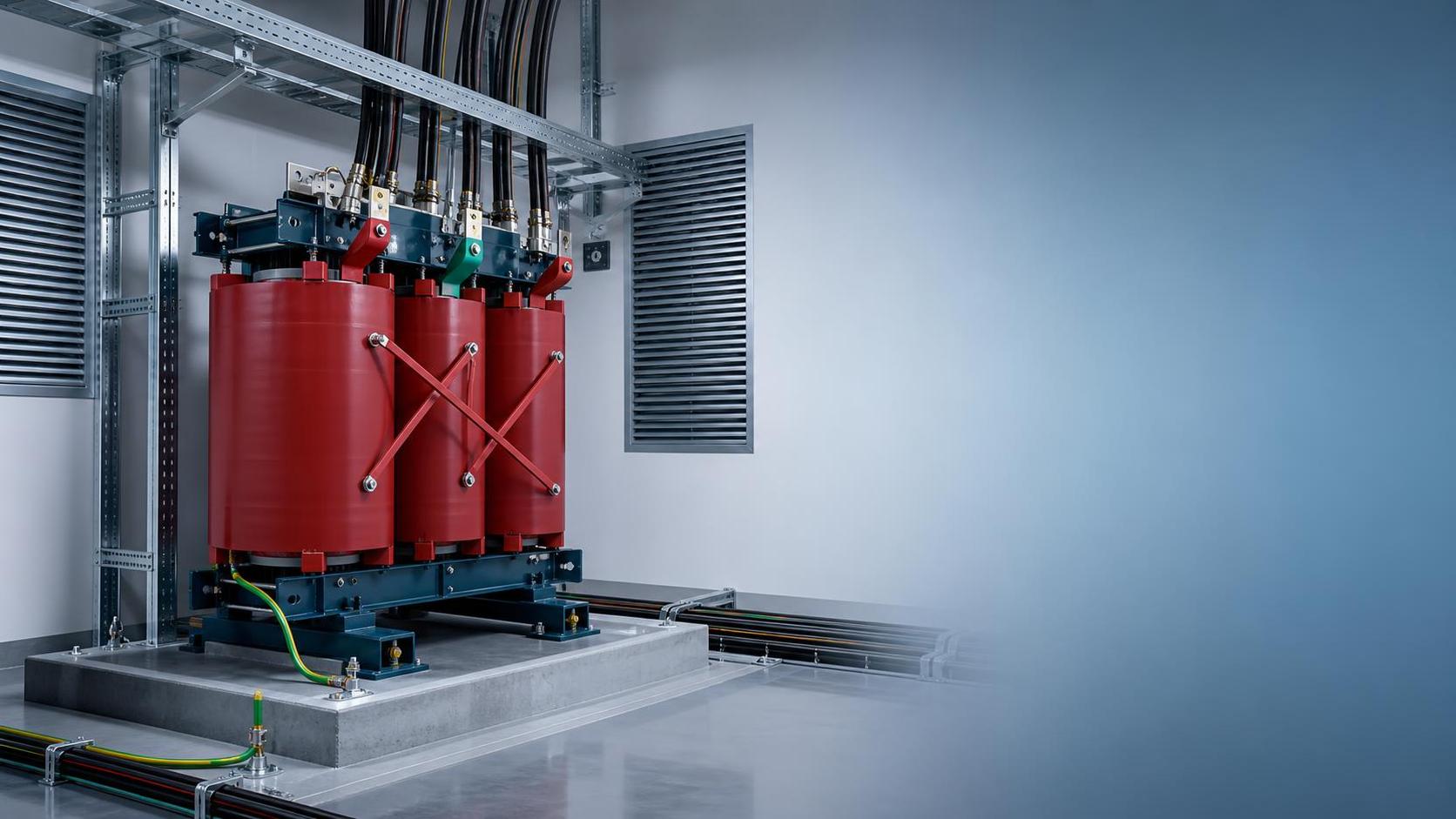

دليل تركيب محولات التوزيع: أخطاء الموقع الشائعة التي يجب تجنبها

يبدأ دليل موثوق لتركيب محولات التوزيع قبل وقت طويل من تشغيل المحول بالطاقة. فمعظم مشكلات الموقع التي تظهر لاحقًا على شكل ارتفاع مفرط في الحرارة، أو ضعف في العزل، أو فصل غير مبرر، أو تقصير في عمر الخدمة، لا تنتج عن تصميم الملفات. بل تنشأ من قرارات تركيب عادية تُتخذ تحت ضغط الجدول الزمني، مثل صب قاعدة غير مستوية قليلًا، أو تقليل فتحات التهوية لإفساح المجال لحوامل الكابلات، أو تنفيذ التأريض كإجراء لاحق، أو تخزين الوحدة لفترة طويلة في ظروف رطبة قبل بدء التشغيل. هذه الأخطاء ليست جسيمة في ظاهرها، لكنها تتسبب مرارًا في أعطال كان من الممكن تجنبها.

في مشروعات التوزيع، لا تقل بيئة التركيب أهمية عن بيانات لوحة المحول. فقد تخدم المحولات مبنى تجاريًا مدمجًا، أو ورشة مصنع، أو منشأة لدعم السكك الحديدية، مع تشابه فئات الجهد، لكن قيود الموقع تختلف تمامًا. فمسافات الخلوص، وحمل الغبار، ومسار التهوية، والتعرض للرطوبة، وقواعد مقصورات الحريق، وإمكانية الوصول لأعمال الصيانة، واتجاه دخول الكابلات، كلها عوامل تؤثر في قدرة المحول على العمل ضمن الحدود الحرارية وحدود العزل المقصودة. لذلك ينبغي أن يركز دليل تركيب محولات التوزيع المفيد بدرجة أقل على قوائم الفحص العامة، وبدرجة أكبر على ظروف الموقع التي تغير قرارات العمل الميداني.

تظهر أخطاء الأساس عادةً في وقت لاحق

من الأخطاء الشائعة بشكل مفاجئ في الموقع التعامل مع قاعدة المحول باعتبارها مجرد أعمال مدنية بسيطة. ففي الواقع، يؤثر استواء الأساس، وقدرة التحمل، وتصريف المياه، وموضع المراسي في الاهتزاز، وتشوه الغلاف، وإجهاد الكابلات. وعندما تكون القاعدة غير مستوية، غالبًا ما يعوض عمال التركيب ذلك بإجبار المحاذاة أثناء التثبيت النهائي. وقد ينقل ذلك إجهادًا ميكانيكيًا إلى الخزان أو الإطار أو نقاط توصيل قضبان التوصيل. قد ينجح الجهاز في اجتياز التشغيل الأولي، لكن الاهتزاز والدورات الحرارية على المدى الطويل يكشفان المشكلة عادةً.

وتضيف المواقع الخارجية أو شبه المكشوفة طبقة أخرى من التحديات. فقد تؤدي القاعدة التي لا تصرف المياه بشكل صحيح إلى إبقاء الهيكل السفلي ملامسًا للرطوبة الراكدة بصورة متكررة. وبالنسبة إلى الوحدات من النوع الجاف الموضوعة في محطات فرعية ذات تصريف سيئ، يستحق هذا الأمر اهتمامًا خاصًا، لأن الغرفة قد تبدو جافة بينما يظل خندق الكابلات السفلي رطبًا لفترات طويلة. ويفترض بعض عمال التركيب أن الحماية من الرطوبة تقتصر على منع دخول مياه الأمطار مباشرةً، لكن الأمر ليس كذلك. فالرطوبة المستمرة المحبوسة عند مستوى الأرض قد تؤثر في أسطح العزل، وتسبب تآكل المعادن، وتؤثر في النظافة العامة لمنطقة التركيب.

في المشروعات التي تكون فيها الحماية من الحريق والتركيب الداخلي من الأولويات، غالبًا ما يُنظر في استخدام معدات مثلالمحول من النوع الجاف SCB18، لأن الهيكل المصبوب من راتنج الإيبوكسي، ومقاومة اللهب، ومقاومة الرطوبة، تتناسب مع بيئات المباني التي تتطلب أداءً عاليًا. ومع ذلك، يجب أن تكون قاعدة الموقع صحيحة. فلا يمكن لمحول جيد أن يعوض عن أرضية سيئة، أو مسار تصريف غير مناسب، أو مدخل صيانة مسدود.

غالبًا ما تقلل الأعمال الأخرى من كفاءة التهوية

لا تنتج المشكلات الحرارية في الموقع دائمًا عن الحمل الزائد. ففي كثير من الأحيان يعمل المحول المركب في غرفة لم تعد مطابقة لافتراضات التهوية الأصلية. فقد تُعاد توجيه القنوات الميكانيكية، أو تُضاف حواجز، أو تعبر حوامل الكابلات مسار الهواء، أو تُركب معالجة صوتية دون إعادة حساب مقاومة تدفق الهواء. وعند بدء التشغيل التجريبي، تبدو الغرفة مكتملة، لكن المحول يتنفس فعليًا عبر فتحة ضيقة.

وتزداد أهمية ذلك في المحطات الفرعية المدمجة، وغرف الكهرباء الموجودة في الطوابق السفلية، ومشروعات التحديث داخل المباني المشغولة. فقد يخصص المصممون حجمًا كافيًا في الرسومات، لكن ظروف الموقع تتغير بعد انتهاء فرق الأعمال المدنية، والتدفئة والتهوية وتكييف الهواء، والحماية من الحريق من أعمالها. ولا يقتصر الخطأ على عدم كفاية كمية الهواء؛ فنمط دوران الهواء السيئ يسبب الضرر نفسه. فإذا تعذر خروج الهواء الساخن من المنطقة العلوية للغرفة، يتشكل تدوير حراري محلي حول المحول، ويصبح ارتفاع درجة الحرارة أعلى من المتوقع حتى عندما يبدو نمط الحمل معتدلًا.

ومن الفحوص العملية البسيطة في الموقع عدم الاكتفاء بالتحقق من حجم فتحات التهوية، بل التحقق من مسار الهواء الكامل من المدخل إلى المخرج بعد أن تنتهي كل جهة أعمال مجاورة من تركيبها. وفي المباني الشاهقة ومراكز النقل، حيث قد توضع المحولات في عمق مركز الأحمال لتقليل فاقد الكابلات، تصبح هذه المراجعة أكثر أهمية مما تتوقعه كثير من الفرق. وهذا أحد أسباب اختيار النماذج من النوع الجاف ذات الضوضاء المنخفضة والخصائص التي لا تتطلب صيانة بشكل شائع لنقاط التوزيع الداخلية، إلا أن الغرفة تظل بحاجة إلى مسار واقعي لتصريف الحرارة.

نادراً ما تكون مشكلات التأريض واضحة عند التسليم

غالبًا ما تختفي أخطاء التأريض لأن النظام يعمل بالطاقة بصورة طبيعية. ولا تظهر المشكلة إلا عندما يكشف تيار العطل، أو الجهد المستحث، أو تأثيرات الصواعق، أو التداخل الكهرومغناطيسي، عن ضعف الربط بين جسم المحول، والغلاف، وتدريع الكابل، وشبكة تأريض المحطة. وفي المشروعات التي تنفذها جهات متعددة، غالبًا ما تكون مسؤولية التأريض مجزأة؛ إذ يتولى فريق جسم المحول، ويتولى فريق آخر حوامل الكابلات، بينما ينهي فريق ثالث أعمال الغرفة. وقد تكون النتيجة متصلة من الناحية الفنية، لكنها غير منسقة جيدًا.

ولا تقتصر المشكلة على الامتثال لمتطلبات السلامة. فقد يؤدي التأريض السيئ أيضًا إلى تعقيد سلوك أجهزة الحماية وإنتاج نتائج اختبار مضللة أثناء التشغيل التجريبي. ومن النتائج الشائعة في الموقع وجود توصيلات محكمة ميكانيكيًا لكنها ملوثة بالطلاء أو الأكسيد أو أسطح التلامس غير الجيدة. ولا تكفي نقطة تأريض مرتبة بصريًا؛ إذ إن سلامة التلامس، ومسار الموصل، والاتساق مع تصميم التأريض، كلها أمور مهمة.

ويكتسب ذلك أهمية خاصة في المواقع المعرضة لنشاط الصواعق أو التي تكون فيها موثوقية الشبكة أولوية أعلى من الحد الأدنى لتكلفة التركيب. تقوم Jiangsu Shengda Power Equipment Co., Ltd. بتصنيع المحولات وفق أنظمة جودة صارمة وبما يتوافق مع المعايير الدولية، إلا أن أي منتج يتمتع بخصائص قوية لمقاومة قصر الدائرة أو الصواعق يظل يعتمد على التأريض الصحيح في الموقع ليعمل كما هو مقصود. فجودة التركيب تحدد ما إذا كانت نقاط القوة التصميمية هذه ستتوفر فعليًا أثناء الخدمة.

تبدأ أخطاء الخلوص بفكرة «إنه مناسب»

من أكثر حالات سوء الفهم تكلفةً في الموقع الخلط بين الملاءمة المادية والخلوص المناسب للتركيب. فقد يمكن إدخال المحول إلى الغرفة، ومع ذلك يكون تركيبه غير صحيح. ويجب الحفاظ على إمكانية الوصول إلى جانب الصيانة، ونصف قطر انحناء الكابل، ومسافة تبديد الحرارة، ومسار فتح الباب، والمساحة اللازمة لإزالة الألواح، وخلوص العمل الآمن. وعندما تمتلئ الغرفة بلوحات المفاتيح، ومجاري قضبان التوصيل، وسلالم الكابلات، قد يتعرض أي عنصر من هذه العناصر للخطر.

ويظهر ذلك كثيرًا في المشروعات الحضرية التي تُضغط فيها غرف الكهرباء لاستعادة مساحة أرضية قابلة للاستخدام. فقد ينتهي الأمر بالمحول قريبًا جدًا من جدار أو مصدر حراري آخر. وفي التركيبات من النوع الجاف، يركز البعض على عدم وجود زيت عازل ويفترضون أن متطلبات المساحة أقل من جميع الجوانب. وهذا افتراض غير سليم. فالأداء ضد الحريق والملاءمة للتركيب الداخلي لا يلغي الحاجة إلى الوصول، والمسافات الحرارية، وممارسات التركيب الآمن.

لذلك ينبغي أن يتضمن دليل سليم لتركيب محولات التوزيع السؤال التالي: هل لا يزال بالإمكان فحص هذه الوحدة وتنظيفها واختبارها وإعادة شد الكابلات بعد وضع جميع المعدات المحيطة في مكانها؟ إذا كانت الإجابة غير مؤكدة، فإن التخطيط لم يكتمل.

غالبًا ما يُستهان بالرطوبة والغبار معًا

غالبًا ما تتعامل فرق الموقع مع الرطوبة والغبار باعتبارهما مشكلتين منفصلتين، لكنهما في كثير من غرف التوزيع يعززان تأثير بعضهما بعضًا. حيث يستقر غبار الإنشاءات، أو الجسيمات الصناعية، أو الأوساخ الساحلية على أسطح العزل. وعند ارتفاع الرطوبة أو ظهور التكاثف، تصبح الملوثات أكثر توصيلًا ويصعب إزالتها. ويؤدي ذلك إلى تغيير أداء العزل وزيادة خطر التتبع الكهربائي، خاصةً عندما تكون أعمال التنظيف ضعيفة بعد التسليم.

ويهم ذلك في الأرصفة، ومحطات الطاقة، والمحطات الفرعية القديمة الخاضعة لإعادة التأهيل، ومرافق النقل التي تُفتح أبوابها بشكل متكرر ويصعب فيها التحكم في الملوثات المحمولة جوًا. وفي هذه الظروف، يفضل المهندسون غالبًا المعدات ذات مقاومة الرطوبة، ومقاومة الغبار، وخصائص التشغيل الداخلي المستقر. ويُعدالمحول من النوع الجاف SCB18 أحد الأمثلة المناسبة للمواقع ذات متطلبات الحماية العالية من الحريق وظروف التشغيل الداخلية الصعبة، بما في ذلك المباني الشاهقة، والمطارات، ومحطات السكك الحديدية، وبعض البيئات القابلة للاشتعال أو الانفجار التي يسمح مخطط التركيب العام باستخدام هذا التكوين فيها.

لكن ملاءمة المنتج لا تلغي ضرورة الانضباط في التخزين. فقد يمتص المحول الذي يتم تسليمه مبكرًا ويُترك دون حماية في الموقع، مع فتح عبوته للفحص ثم عدم إعادتها بشكل صحيح، الرطوبة أو يجمع الغبار قبل اكتمال التركيب. وتبدأ كثير من مشكلات التشغيل التجريبي خلال هذه الفترة الفاصلة بين التسليم والتشغيل بالطاقة.

تحتاج نهايات الكابلات وواقع الأحمال إلى فحص نهائي

ومن الأخطاء الروتينية الأخرى افتراض أن مطابقة تصنيف المحول للتصميم تعني تلقائيًا أن ترتيب التوصيل سيكون مقبولًا. فالواقع الميداني أكثر تعقيدًا. وقد يتغير مسار الكابلات، أو تصبح هوية الأطوار غير واضحة أثناء عمليات التسليم المتعددة، أو يختلف توزيع الأحمال الفعلي عن التوقع الأصلي. وهنا تلتقي جودة التركيب مع سلوك التشغيل.

ويلزم إيلاء اهتمام خاص عندما يخدم المحول أحمالًا متنوعة مثل محركات HVAC، وأنظمة المصاعد، والإضاءة، والمقابس التجارية داخل المبنى نفسه. فقد يؤدي المحتوى التوافقي، وتقلب الحمل، وبدلات التوسع، إلى تغيير السلوك الحراري حتى دون تجاوز حمل لوحة البيانات. ولا ينبغي لفريق الموقع التوقف عند فحوص عزم الشد واختبارات العزل؛ بل يجب عليه مراجعة ما إذا كان المحول المركب يغذي نمط الحمل الذي أُعدت له الغرفة ونظام الكابلات فعليًا.

وغالبًا ما يطرح العملاء هذه النقطة بعد بدء التشغيل فقط: لقد تم اختيار المحول بشكل صحيح، فلماذا أصبحت الغرفة أكثر حرارة من المتوقع، أو لماذا أصبحت إمكانية الوصول للصيانة صعبة بالفعل؟ وعادةً لا تكون الإجابة عيبًا رئيسيًا واحدًا، بل تراكم تنازلات تركيب صغيرة اعتُبر كل منها قابلًا للإدارة.

ما يستحق الاهتمام قبل تشغيل المحول بالطاقة

قبل التسليم، لا تتمثل المراجعة الأكثر فائدة في إجراء ورقي. بل ينبغي التجول في الموقع والتحقق مما تغير عن حالة التركيب المقصودة. ابحث عن انسداد تدفق الهواء، وعدم اكتمال التصريف، واستمرارية التأريض المشكوك فيها، وانخفاض خلوص الصيانة، وتراكم الغبار، وعلامات التعرض للرطوبة. وتأكد من انتهاء أعمال الإنشاء المجاورة فعليًا، ومن عدم تسبب أي تعديل لاحق في الإضرار بالتهوية أو إمكانية الوصول.

وبالنسبة إلى المصنعين الذين يمتلكون خطوطًا واسعة من المحولات، بما في ذلك النماذج الزيتية منخفضة الفاقد، والوحدات من النوع الجاف، والمحطات الفرعية المدمجة، ومحولات السبائك غير المتبلورة، ومعدات تغيير النقرات تحت الحمل، فإن توصية التركيب المناسبة تعتمد دائمًا على المكان الذي سيعمل فيه المحول، وليس فقط على التصنيف الذي يحمله. وهذه هي الخلاصة العملية وراء كل دليل جيد لتركيب محولات التوزيع: تبدأ معظم الأعطال التي يمكن تجنبها بافتراضات عن الموقع لم يتم التحقق منها بعناية كافية. وعادةً ما توفر ساعة نهائية تُقضى في فحص الغرفة الفعلية، والخلوصات الفعلية، والتعرض البيئي الفعلي، وقتًا أكبر بكثير من الوقت الذي تستغرقه.
